SYD-3536克利夫兰开口闪点试验器

一、用途及适用范围
SYD-3536克利夫兰开口闪点试验器是于按照中华人民共和国标准GB/T3536-2008《石油产品闪点和燃点的测定克利夫兰开口杯法》、市企业标准Q/YXYY15《SYD-3536型克利夫兰开口闪点试验器》所规定的要求设计制造的，适用于测定除燃料油以外的、开口杯闪点高于79℃的石油产品和沥青的闪点和燃点。

二、主要技术特性和参数
1、工作电源： AC220V±10%，50Hz。
2、加热装置：石英管电炉加热，无明火，防爆，功率0∼600W连续可调。
3、划扫装置：自动扫划。
4、温度计： (-6～400)℃，分度2℃，技术条件符合石油产品试验用液体温度计技术条件GB/T514的规定。
5、点火装置： ⑴ 引火源：煤气（或其它民用可燃气，下同）；
⑵ 喷口孔径：(0.6∼0.8)毫米。
6、环境温度： -10℃∼50℃。
7、相对湿度： ≤85%。
8、整机功耗：不大于650W。

三、主要结构及电原理图
（一）主要结构

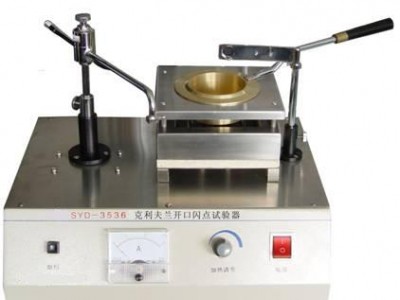

SYD-3536克利夫兰开口闪点试验器主要结构见图1所示。

SYD-3536克利夫兰开口闪点试验器

1、点火扫划开关：按动此开关，点火器正向转动点火；再次按动此开关，点火器反向转动点火。
2、点火器：点火器组件，用于连接气源和点着煤气，顶部螺母用于调节火焰大小。
3、电流表：用于显示加热电炉的工作电流，调节和控制加热功率。
4、电炉：加热电炉。
5、克利夫兰油杯：本仪器盛放试样和加热的专用油杯。
6、温度计架：用于固定温度计并使其保持垂直。
7、调压旋钮：用于调节加热电炉的功率。
8、电源开关：打开此开关，指示灯亮，仪器接通工作电源。
（二）电气原理
电气原理框图见图2所示。

SYD-3536克利夫兰开口闪点试验器

仪器电路主要由加热、加热调节、点火扫划系统组成。电源开关K1一打开，加热电炉L即开始加热。固态调压器用于加热炉加热功率调节，旋转调压电位器，可调节加热电炉的功率，其工作电流在电流表○A上显示。点火扫划开关K2则控制扫划电机○D的工作。
四、仪器的使用
1、使用SYD-3536开口闪点试验器前应仔细阅读使用说明书。
2、根据试验对象，仔细阅读中华人民共和国标准GB/T3536《石油产品闪点和燃点测定法（克利夫兰开口杯法）》、或中华人民共和国行业标准JTJ 052公路规程T 0611《沥青闪点和燃点试验（克利夫兰开口杯法）》、 T0633《液体石油沥青闪点试验（泰格开口杯法）》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，仪器放置在光线较暗且避风的地方以便观察闪火，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查SYD-3536克利夫兰开口闪点试验器的外壳，必须处于良好的接地状态。
6、打开包装箱，按仪器的成套及技术文件来检查仪器外表及相关配件，如无损坏或缺失，则按结构图所示安装好仪器。
7、打开电源开关，指示灯亮，随后就可以进行试验操作。
8、将试样倒入克利夫兰油杯中，至刻线处。
9、把油杯放在电炉上，调节好点火装置和温度计的高度，调节好火焰的大小，根据标准的规定调节电位器，即调节升温速度，随后就可以进行点火试验
10、在预期闪点前28℃时，按动划扫按钮开关，点火杆划扫点火。如未出现闪点现象，则每升温2℃后，再次按动划扫按钮开关，点火杆向相反方向划扫点火。试验火焰每次越过试验杯所需时间约为1s。
11、在油面上任何一点出现闪火时，记录温度计上的温度作为闪点。
12、试验结束后，作好清洁工作，并应切断电源。

五、注意事项
1、电源线必须有良好的接地端，确保用电的安全。
2、仪器应放置在干燥、通风、没有污染及酸碱等腐蚀性气体的环境中，保持清洁。
3、试验时，铜杯应轻拿轻放，以防玻璃管破碎，造成漏电。
4、电源开启后顺时针旋转电位器旋钮，电流指示仍未过零，请再向右旋一点角度即可。
5、调节加热速率时，应注意尽量不要使加热电流长时间地超过2.5A，以保证仪器的长期稳定使用。
6、使用过程中，请经常检查乳胶管的老化情况，注意用气安全。
警告：克利夫兰开口闪点试验器SYD-3536发生故障时应立即切断电源，待仪器完全冷却后请专业人员进行检修并排除故障后方可继续使用，防止发生意外！

六、常见故障及排除方法

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 10.3pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-yfti-tbllook: 480; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>常见故障	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>原因分析	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>排除方法
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>电源 normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>指示灯未亮	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">1、指示灯坏 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">2、保险丝断 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">3、电源未接通	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">1、更换电源开关或者是电源指示灯 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">2、检查并更换保险丝 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">3、检查外电源是否供电
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>机壳带电	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">仪器接地不良	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">检查接地线，使之接地良好。
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>加热丝 normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>不加热变红	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">1、电位器坏 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">2、固态调压器坏 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">3、加热丝断	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">1、检查并更换电位器 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">2、检查并更换固态调压器 normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">3、检查并更换加热丝
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>电流表 normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>无电流指示	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">电流表坏	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">检查并更换电流表

七、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 7.5pt; BORDER-LEFT: medium none; WIDTH: 414.35pt; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-yfti-tbllook: 480; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 width=552 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>１	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">克利夫兰开口闪点试验器	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>１	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>２	normal style="LINE-HEIGHT: 14pt; mso-line-height-rule: exactly">克利夫兰油杯	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 12pt; mso-line-height-rule: exactly">根据订货要求可增供备件
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>３	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">点火器	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>４	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">温度计（-6∼value="400" HasSpace="False" Negative="False" NumberType="1" TCSC="0">400℃、分度value="2" HasSpace="False" Negative="False" NumberType="1" TCSC="0">2℃）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>５	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">温度计架	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>１	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>６	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">电源线（250V value="6" HasSpace="False" Negative="False" NumberType="1" TCSC="0">6A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>７	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">保险丝 value="5" HasSpace="False" Negative="False" NumberType="1" TCSC="0">5A（Ф5×20）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 14pt; mso-line-height-rule: exactly">乳胶管Φ6	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>米	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1.5	normal style="LINE-HEIGHT: 12pt; mso-line-height-rule: exactly">此管不宜作煤气管使用
normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="LINE-HEIGHT: 14pt; mso-line-height-rule: exactly">煤气管连接头	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 12pt; mso-line-height-rule: exactly">煤气管与乳胶管转换接头
normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 14pt; mso-line-height-rule: exactly">熄火盖	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 14pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 12pt; mso-line-height-rule: exactly">
