ZUH-20型瓦楞纸板厚度测定仪 QB1059—91《瓦楞纸板厚度测定仪》

一、型号及生产依据

　　ZUH—20型瓦楞纸板厚度测定仪是依据国家标准QB1059—91《瓦楞纸板厚度测定仪》的有关规定设计、制造的。

　　1、 型号含义

　　Z：纸张试验仪

　　U：瓦楞

　　S — 20：手动—最大测量厚度mm

　　二、用途及适用范围

　　该仪器主要用于测量20mm以下各类型瓦楞纸板的厚度。

　　三、规格及主要技术参数

　　1、测量范围：0—20mm

　　2、度盘分度值：0.01mm

　　3、测量精度：<0.05mm

　　4、测量压力：20±0.5kpa

　　5、测量面积：10±0.2cm2

　　6、测量面间平行度：<0.035mm

　　7、外型尺寸：185×220×395mm

　　8、质量：10.55Kg

　　四、结构及工作原理

　　该仪器是采用接触测量法设计的。

　　1、瓦楞纸板厚度是指在规定的面积、压力下试样在两个平行平面间的垂直距离，以毫米表示。

　　2、该仪器由压纸，指示、提升、联接等机构组成。

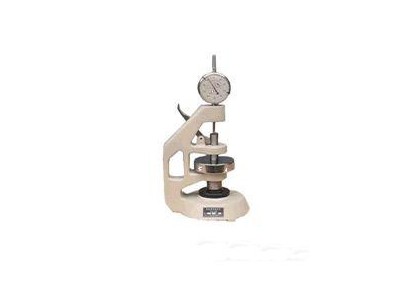

　　（1）压纸机构：由重锤（2），测量头（3），和量砧（4），组成，用于对纸样形成规定的压力。

　　（2）指示机构：采用标准型百分表（8），它的量杆和测量头（3）上端面积接触，使被测试样的厚度通过量杆的位移转换为指针的转角而得到读数。百分表的安装是以表的小指针指向1.00毫米处大指针垂直向上指向表盘零点作为厚度仪的零点，以充分到用表的精度。

　　（3）提升机构：由拨杆（5）和小轴（6）组成，用来提升测量头以便放置试样进行测量。

　　（4）联结机构：由座体（1）和紧固螺钉（7）组成，为仪器连接上述三部分的结构。

　　3、该仪器是将试样夹于测量头与量砧之间，测量头的下端面为标准规格的10±0.2cm2的接触面积，重锤、测量头和百分表的重力产生20±0.5kpa的测量压力，这时测量头的移动距离即为测量的厚度。

　　五、安装及调整

　　1、将仪器放置在稳固平整的工作台上，台面的高度应为仪器百分表度盘中心与操作者的视线在同一水平线上。

　　2、仪器应置于无震动、无腐蚀性气体、空气清洁的环境中，环境温度20±10℃。

　　3、零点调整

　　（1）用左手拇指按下拨杆（5）抬起测量头。

　　（2）匀速缓慢地放松拨杆，测量头下移至测量面相互接触。

　　（3）观察百分表大指针是否垂直向上指示零点，小指针是否指在一毫米处。（可通过放松螺钉（7）调整百分表高度来实现上述目的，然后旋紧螺钉（7））。

　　（4）如果表的大指针与零点有微小偏移，可移动表的度盘使其对准零点。

　　4、零点校好后，按下拨杆提起测量头，观察百分表的数值不应小于20mm。

　　六、仪器的检验方法

　　1、零点校好后，仪器上、下测量面的平行度应小于0.035mm。

　　2、选用相应规格标准量块，在测量范围的15%，30%，50%，70%和90%等处，将量块分别在测量面的前、后、左、右、靠近边缘四点进行检验，记录前、后两测量点差值和左、右两测量头差值，按下式计算两测量面的平行度。

　　式中: δ— 两测量面间的平行度，mm

　　h1— 前，后两检测点读数之差

　　h2— 左、右两检测点读数之差

　　七、操作程序

　　1、按下拨杆（5）提起测量头（3）。

　　2、将被测试样放于测量头（3）与量砧（4）之间。

　　3、匀速缓慢地放松拨杆（5）测量头下移至与试样接触。

　　4、记录表盘上的读数，小指针指示为毫米整数，大指针指示为毫米小数（表盘上的读数减去一毫米为试样实测数值）。

　　八、保养及故障排除

　　1、测量头端面，量砧上面应防止碰撞及锈蚀，每次测量前、后应用纱布擦净。

　　2、测量时测量头抬起后，应让其在重力作用下匀速缓慢下落，以防用力过大而碰坏测量面。

　　3、定期对仪器进行清擦并除油。

　　4、使用完毕后，应罩好仪器，以防灰尘进入损坏测量精度。

　　5、测量面间平行度超差。

　　（1）仪器长期使用后可能出现测量面间平行度超差，一旦发生因间隙过大，平行度超差应进行大修。

　　（2）确认因量砧变位而使平行度超差，可将量砧上的六个螺钉松开，按6.2条所述进行调整。
