US-4型隔板厚度仪 符合GB/T451.3

一、型号含意及生产依据

　　US-4型隔板厚度仪是指在一定面积与施加一定的压力后，所测定的厚度，该厚度计就是根据这一规定而设计的仪器，它用于铝酸蓄电池隔板及其它片状材料的测量。

　　型号含意：

　　U：隔板

　　S—4：手动—最大测量厚度mm

　　二、用途及适用范围

　　该仪器适用于4mm以下的各种纸、纸板以及其它片状材料厚度的测量。

　　三、规格及主要技术参数

　　1、测量范围：0—4mm

　　2、度盘分度值：0.01mm

　　3、接触压力：10±1kPa

　　4、接触面积：φ28±0.1mm

　　5、外形尺寸：240×160×120（mm）

　　6、质量：4.5kg

　　四、结构及工作原理

　　它是指在一定面积与施加一定压力后所测定的厚度，该厚度计就是根据这一规定而设计的仪器，它用于铝酸蓄电池隔板及其它片状材料的测量。

　　仪器分为以下四个部分：

　　1、压纸机构：由重铊（2）、测量头（3）、量砧（4）组成，用于对试样形成规定的压力。

　　2、指示机构：是一标准百分表（8），由它的量杆和测量头上端面接触，使被测量的厚度通过量杆的位移转换为指针的转角而得到读数。百分表的安装是以百分表小指针指向1.000毫米处作为厚度仪的零点，以充分利用表的精度（千分表1.000~1.100mm范围内误差最小）。

　　3、提升机构：由拨杆（5）、小轴（6）组成，用来提升测量头以便放入试样进行测量。

　　4、连接机构：由座体（1）、紧固螺钉（7）组成，为仪器的机座和联接上面三部分的结构。

　　此仪器是将试样夹于测量头与量砧之间，测量头的下端面为规定φ28的接触面积，重铊、测量头的重力和百分表的弹簧力之和产生10kPa的接触压力。当某种材料压于测量头和量砧之间时，使测量头移动了一段等于材料厚度的距离，此位移传递给表杆，经过表内齿轮机构放大后，转变为指针沿着度盘的转角而给出厚度的读数值。

　　五、安装及调试

　　将仪器置与水平的台面上，台面的高度使仪器度盘的中心与操作者的眼睛在同一水平线上。

　　1、零点调整

　　（1）用左手拇指按下拨杆，抬起测量头。

　　（2）均匀缓慢放松拨杆，下落测量头至测量面相互接触，将手离开仪器。

　　（3）观察大指针是否指在零点，小指针是否指在1。

　　（4）如果大指针不对零点，可略转动表的度盘，使其对零。

　　（5）重复上述步骤数次，大指针应稳定在零点。如果大指针不在零点，又偏零点过多，则按下列步骤调整：

　　(a) 将表的度盘零点转到最高位置。

　　(b) 用螺丝刀旋松螺钉（7）。

　　(c)将百分表上下移动至大指针指零，小指针指1。

　　(d) 用螺丝刀适当旋紧螺钉（不可过松或过紧，过松则表不准，过紧则要影响到表杆运动的灵活。

　　(e) 略微转动百分表盘精确对零。

　　2、指示精度的校验：

　　（1）旋松螺钉（7），将表从套筒中抽出1mm使小指针指示为零，大针垂直向上，旋紧螺钉。

　　（2）将表准确对零。

　　（3）用1.000，1.010，1.012，1.020，1.022，1.100，1.200，2.000，3.000，4.000，5.000mm块规代替试样进行操作。

　　（4）找出读数与块规二者差值。

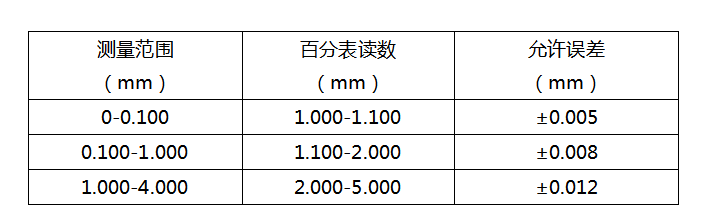

　　（5）将各点测出的差值减去1mm，所得差值即为以1作为零点时各点的误差，此误差应在下表范围内：

　　如果误差过大，则应换百分表再校验，以后每隔半年进行一次。

　　六、 操作程序

　　1、测量

　　（1）、左手拇指按下拨杆（5），抬起测量头（3）；

　　（2）、右手将被测试样放于测头（3）与量砧（4）之间，试样必须全部覆盖测量面；

　　（3）、均匀缓慢地放松拨杆（5），下落测量头至于试样接触，拇指完全放松，手离开仪器；

　　（4）、记录表盘上的读数，小指针指示为毫米整数，大指针指示为毫米小数；

　　（5）、按下拨杆（5），抬起测量头（3），取出试样，重复上述步骤，在同一试样上的至少三个不同点各进行一次测量。

　　2、结果处理

　　将各试样上所得的读数进行平均，取其算术平均值。

　　七、保养与故障排除

　　1、不使用时，应将仪器放置在玻璃罩或塑料袋内，以防灰尘落在测量面上。

　　2、测量头端面，量砧上面，防止碰撞及锈蚀，每次测量前后应用纱布擦净。

　　3、测量时测量头抬起后，应让其在重力作用下轻轻下落，防止冲击力过大而损坏仪器。

　　4、测量头抬起高度不宜过高。

　　5、定期对仪器进行清擦并涂油。

　　6、测量头和量砧面若有锈蚀，仪器应停止使用。则应旋松固定量砧（4）的螺钉，拆下量砧及测量头（3）和重铊（2），对测量面进行研磨。重新装配后检验方法按调整的三步骤进行，检验合格

　　检验合格后方可使用仪器。

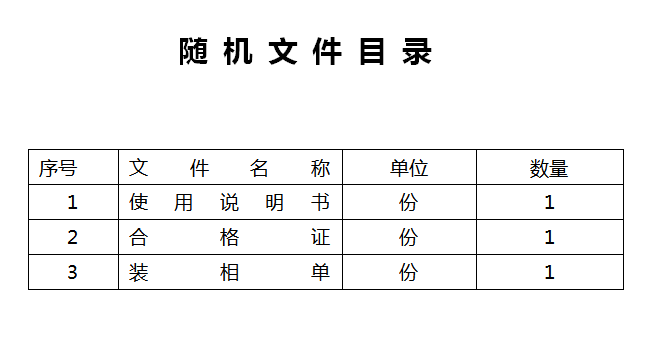

　　八、其它
