ZBK-100表面吸收重量测定仪 QB/T1668—92《纸张表面吸收重量测定仪》

一、型号含义及生产依据

　　可勃（Coob）式纸张表面吸收重量测定仪是根据中华人民共和国行业标准QB/T1668—92《纸张表面吸收重量测定仪》的要求设计、制造的。

　　型号含义：

　　Z：纸张试验机

　　B：吸收重量

　　K — 100：试验面积

　　（轻工业部型号：YQ—Z—4）

　　二、用途及适用范围

　　纸张表面吸收重量测定仪，主要用于测定施胶纸和纸板包括瓦楞纸板表面吸收水或其它液体质量的仪器。

　　适用于清水或其他液体对纸张表面渗透反映的情况，测定时先将纸张的一面与液体接触，经过一定时间后，即可测得增加的质量（g/m2）。

　　三、规格及主要技术参数

　　1、试验面积：100±0.2cm2

　　2、试验用水量：100ml

　　3、压辊长度：200±0.5mm

　　4、压辊质量：10±0.5kg

　　5、外形尺寸：mm：420×320×400

　　6、质量：28kg

　　四、结构及工作原理

　　纸样在规定面积、规定时间、规定液体量的条件下，并经过规定的压力所吸收液体的质量。开始试验前立即称样，试样的一面与水接触一定的时间后，吸压干即称重。以试样增加的质量表示结果，以g/m2表示。

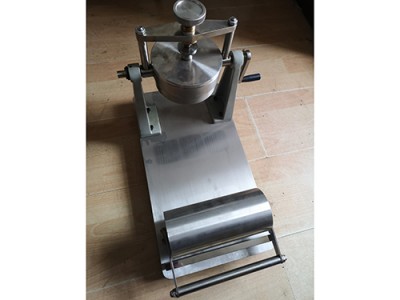

　　该仪器由底座、支架、杯体、杯盖、立柱、横板、压杆、摇臂、手柄及压辊等部件组成。

　　五、安装及调整

　　该仪器应安置在室温20±10℃稳固的水平台面上，调整调位螺钉使仪器达到水平，此时杯口应处在向上的位置。

　　六、操作程序

　　转动旋扭，松开杯盖，将杯盖拿掉，向杯内倒入100ml温度为20±1℃的蒸馏水。（每次测量都应更换新水）在每次试验前要保证同试样接触的杯口边缘和端盖的胶垫表面是干燥的。然后将已称好质量的Φ125mm的试样置于杯口上，被测面朝着有水的方向，将杯盖放在试样上，转动旋扭，压紧杯盖，使杯体向下翻转180°，杯体自行定位，同时开动秒表计时。

　　若选择的试验时间（见下表）为60s，在45s时转动手柄使杯体恢复原位，马上转动旋扭，将杯盖拿下，取下试样，放在一张吸水纸上，注意试样吸水面向下，在到达吸水时间前2s时，再在试样上面放两张吸水纸，在平整坚硬的台面上用光滑压辊在4s内往返压一次，使试样表面无水的光泽，折叠试样，湿的一面折在里面，避免水分蒸发损失。把试样迅速称量，准确至0.001g，注意每张试样只能测试一次，不得重复使用。

　　试验结果依据下式计算，以g/m2表示，精确到一位小数。

　　C=（g2—g1）F

　　式中：C—可勃吸水值；

　　g2—吸水后试样质量，g；

　　g1—吸水前试样质量，g；

　　F—测试面积为100cm2

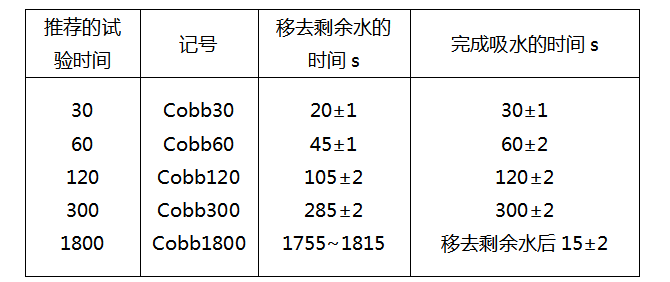

　　本表规定了压去剩余的水和进行吸水的总的测试时间

　　七、保养及保障排除

　　1、仪器要经常保持清洁。

　　2、防止仪器表面擦伤碰伤。

　　3、杯体两端轴和轴孔及其他滑动部位应经常注入润滑油。

　　4、杯口及杯盖平面防止碰伤以防试验时漏水。

　　5、杯体内部应保持清洁，每次试验后将水倒净擦干，以防锈蚀。

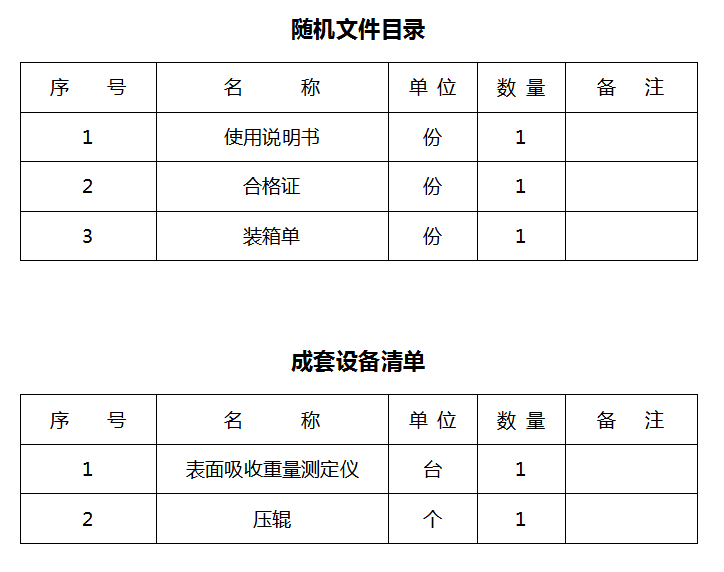

　　八、其 它
