ZHD-4型纸张厚度测试仪QB1055-91《纸与纸板厚度测定仪》

一、型号含意及生产依据

　　ZHD-4型纸张厚度测定仪是根据专业标准QB1055-91《纸与纸板厚度测定仪》的有关规定设计的。

　　型号含意：

　　Z：纸张试验机

　　H：厚度

　　D—4：电动—最大测量厚度mm

 　   二、用途及适用范围

　　该仪器适用于4mm以下的各种纸、纸板以及其它片状材料厚度的测量。

　　三、规格及主要技术参数

　　1、测量范围：0—4mm

　　2、数字显示表头分辨率：0.001mm（机械式百分表分辨率：0.01mm）

　　3、接触压力：100±10kPa

　　4、接触面积：2±0.05cm²

　　5、外形尺寸：120×150×260（mm）

　　6、质量：11.2kg

　　四、结构及工作原理

　　本仪器是采用接触测量法原理设计的国际通用的肖伯尔（Schopper）式纸与纸板厚度测定的专用仪器。

　　厚度是指纸或纸板在两测量板间在一定压力下的垂直距离，其结果以mm或um表示。根据纸的厚、薄可采取多层测量或单层测量，以单层测量的结果表示纸的厚度。

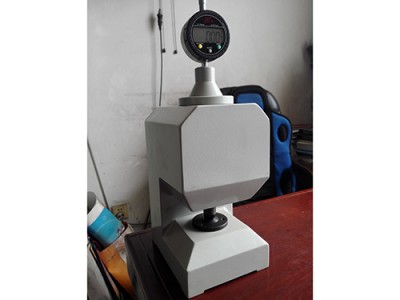

　　仪器结构

　　本厚度仪由箱体、表座、数显表（或机械式百分表）、

　　测量杆、量砧、重砣、凸轮及电机等到构成。仪器通电后由电机带动凸轮转动。由凸轮转动转换成测量头做上下直线往复运动，由此完成试样测厚工作。

　　五、安装及调试

　　将仪器置与平整稳固的工作台上。

　　1.零点的调整：

　　（1）如使用数显表测量杆下端与量砧处于接触状态；只要表头接触到测量杆上端即可，然后将表固定，注意紧表螺钉的松紧应适当。数显表的使用方法请阅读数显表使用说明书。

　　（2）如使用机械式百分表测量杆下端与量砧处于接触状态；应转动表盘，使表盘零点处于向上位置，然后使表头接触到测量杆上端，轻旋紧表螺钉，使表不因自重而下滑。用手轻压表使之下移至小指针指向1大指针指在零点上,这时将表固定，注意紧表螺钉的松紧应适当。

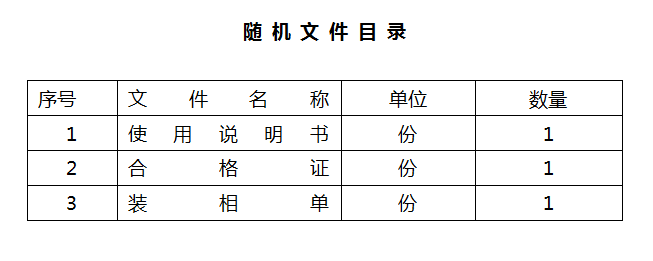

　　六、其它
