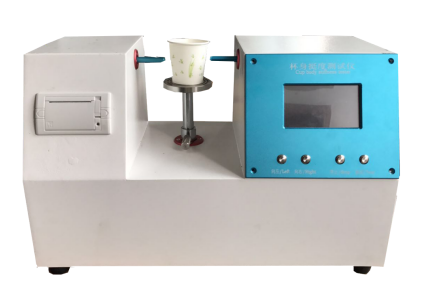

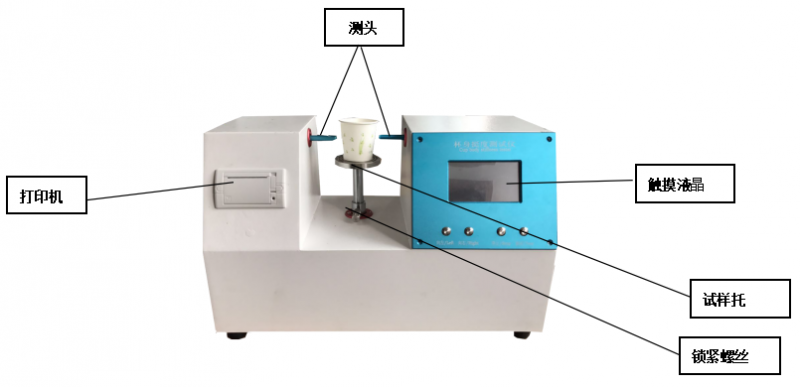

GLM-27950杯身挺度测试仪

 概述

杯身挺度测定仪是根据GB/T 27950-2011《纸杯》国家标准要求设计的,采用32位ARM处理器、5寸彩色触摸显示屏、高性能的步进电机和先进的结构设计，仪器具有传动稳定、低噪音、数据精确、实时曲线显示和存储功能，是理想的纸杯杯身挺度检测仪器。

2　主要技术特性

2.1  主要技术参数

2.2　仪器正常工作的环境条件

2.2.1　室温：10℃～30℃。

2.2.2　电源电压：AC220V±22V，50Hz，电源应可靠接地。

2.2.3　工作环境清洁，工作台平整稳固，无强磁场和震动源，无腐蚀性气体。

3　　拆箱与安装

3.1 打开外包装箱上盖板，取出随机技术文件，认真阅读使用说明书。

3.2　将主机置于平整稳固的水平工作台上，垫平底板下面四个支足。

3.3   电源开关

 位于仪器右侧后部，用于控制电源通断，接通电源,打开电源开关,等待仪器自检完成后。

机器的简易操作说明

4　操作使用步骤

4.1 按“设置”设置键，点击“测试方案”弹出如下画面：按下图设置参数即可，调整完点“击测试界面

”回到测试界面  (如果没有修改下次开机会保留设定的参数，开机后可以跳过这一步)

4.2调整试样托高度，将要测试的纸杯放在试样托上，用直尺测量纸杯高度并在纸杯的2/3高度位置做好记号，逆时针拧松锁紧螺丝，调整试样托高度使记号位置和“测头”中心位置基本上在同一水平线上，顺时针拧紧锁紧螺丝。

4.3调整“测头”位置，按【向左】或【向右】键，使测头距离纸杯3~10mm左右。

4.4　按“测试”键，仪器自动完成一次测试。

4.5　更换试样，进行下一次测试。

4.6点查看键查看结果，点打印键打印结果。平均值就是杯身挺度的结果。

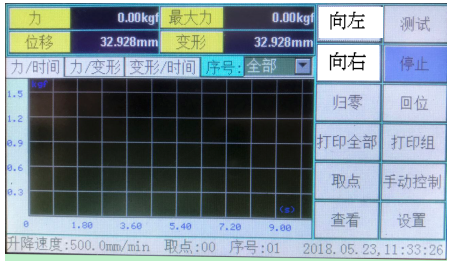

 画面介绍：开机后直接进入测试界面

在测试界面时的按钮响应:

按钮“向左” ：控制机器向左动作 ；

按钮“向右” ：控制机器向右动作 ；

按钮“测试” ：执行测试；

按钮“停止” ：上升下降过程中点击此按钮机器停止运行，测试过程中点击此按钮结束测试；

按钮“归零” ：将力、最大力、变形等值归零；

按钮“回位” ：使机器回归到最近一次按下”归零”按钮时刻的位置，回位过程中可随时按“停止”按钮停机，并可再次按“回位”按钮继续回位；也可按“归零”按钮停机，但按“归零”按钮停机后再按“回位”按钮将不会再回位了，因为按下“归零”按钮时程序判断已回位完成，所以机器停止不再回位；

按钮“打印” ：打印当前最大力值跟变形值；

按钮“打印全部” ：打印测试结果；

按钮“手动控制”弹出以下对话框

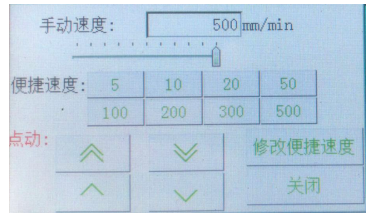

手动速度：就是空移的上升和下降的速度

便捷速度：点击可以默认上升下降的速度

按钮“ ︽ ” ：寸动高速上升，按住不放机器快速上升，松开机器停止，此速度在“辅助信息2”界面可设置；

按钮“ ︾ ” ：寸动高速下降，按住不放机器快速下降，松开机器停止，此速度在“辅助信息2”界面可设置；

按钮“ ︿ ” ：寸动低速上升，按住不放机器慢速上升，松开机器停止，此速度在“辅助信息2”界面可设置；

按钮“ ﹀ ” ：寸动低速下降，按住不放机器慢速下降，松开机器停止，此速度在“辅助信息2”界面可设置；

按钮“取点” ：测试过程中按此按钮执行手动取点；

按钮“查看” ：进入测试结果查看界面；

按钮“设置” ：进入测试前试样信息与测试方法设置界面；

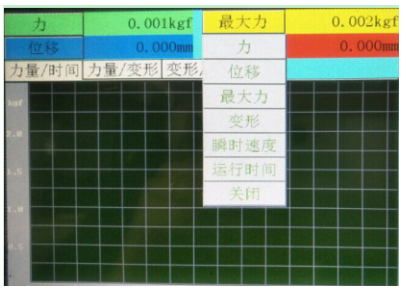

按钮“力”，“最大力”，“位移”，“变形”： 点击此4按钮可以选择按钮的文本以切换实时显示所需要显示的项目，如下图。

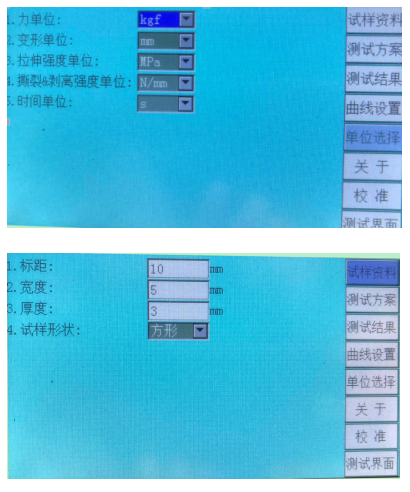

2.2试样信息

拉伸强度单位：切换拉伸强度单位，有:MPa,kPa,kgf/mm2,kgf/cm2,N/mm2,N/cm2,N/m2,gf/mm2,gf/cm2,psi,ldf/in2等；

撕裂强度单位：切换拉伸强度单位，有：N/mm,N/cm,N/m,kN/m,kgf/mm,kgf/cm,kgf/m,gf/mm,gf/cm,lbf/in,klbf/in等；

试样序号 ：设置试样的序号；

试样形状 ：设置试样的形状，有“方形”，“圆形”可选；

标距 ：设置当前试样的标距；

宽度 ：设置当前试样的宽度；

厚度 ：设置当前试样的厚度；

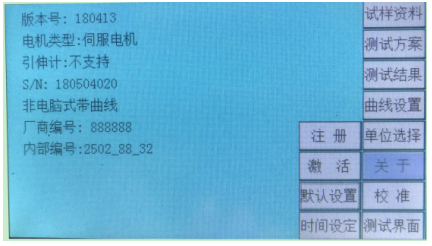

按键关于：系统的版本，注册机器和激活系统

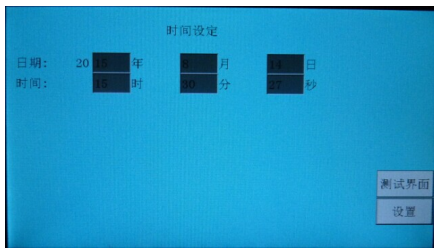

按钮“时间设定” ：设置系统时间，如下图；

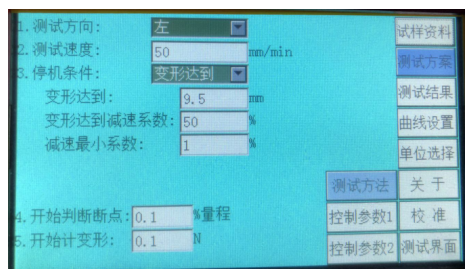

2.3测试信息

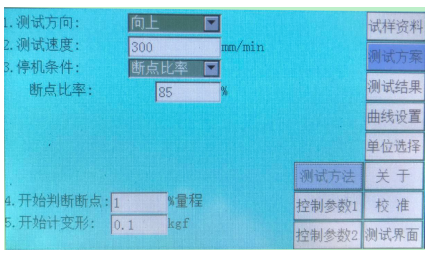

1.测试方向 ：设置测试时机器的行走方向，有“上升”，“下降”可选；

2.测试速度 ：设置测试时机器的行走速度；

3.停机条件 ：设置机器测试结束的停机条件，有“力量达到”，“变形达到”，“断点比率”可选，

当停机条件为“力量达到”：设置力量达到的值为1kgf，力保持时间达到的值为1min时，就是力量到1kg保持1min的“持压”或“持拉”功能，当设置力量达到的值为1kgf，力保持时间达到的值为0min时，就是测试中力量到1kg测试完成；力量达到减速系数：当力值达到设定力值乘以此系数时，开始减速（100%不减），减速最小系数：当减速速度达到最大速度乘以此系数时，停止减速，（如果最大速度乘以此系数大于或等于测试速度时，将以测试速度来减速，相当于不减速）；

当停机条件为“变形达到”：设置变形达到的值为50mm时，就是测试中变形到50mm测试完成；变形达到减速系数：当变形值达到设定变形值乘以此系数时，开始减速（100%不减），减速最小系数：当减速速度达到最大速度乘以此系数时，停止减速，（如果最大速度乘以此系数大于或等于测试速度时，将以测试速度来减速，相当于不减速）；

当停机条件为“断点比率”：设置断点比率的值为50%时，就是测试中的当前力值下降到最大力值的50%时判断为试样断裂，测试完成。

4：开始判断断点：1%  量程 就是从多少的量程开始算断点

5：开始计变形：0.1  kgf   就是从多少kg开始算断点

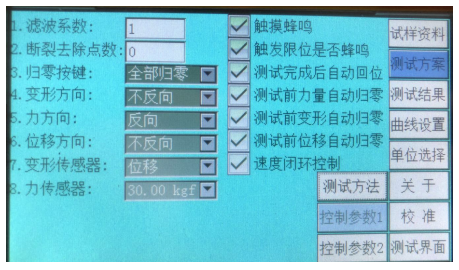

2.4辅助信息（1）

触摸蜂鸣：勾选打开触摸蜂鸣；

归零按键 ：选择测试主界面“归零”按钮的模式，有“全部归零”，“力归零”可选；

1.开始判断断点：进入测试当力值达到这个设置的条件值时，才判断停机条件中的断点比率，注意：此条件值一般设置为力值传感器量程的1%比较适合，设置太大会出现产品已经断裂机器都没结束测试还在运行的状况，也不能设置太小，设置太小当力值波动较大，且波动的力值达到设置的条件值时，就会出现机器刚一运行就停机的状况；

2.开始计变形：点击测试当力值达到这个设置的条件值时，才算进入测试，注意：此条件值如果设置为0的话，会出现还没接触到被测材料就算测试，很明显这样测出来的结果是错误的，此条件值也不宜设置过大，一般根据被测材料的材质设置为力值传感器量程的0.1%-1%之间比较适合；

3.滤波系数：设置滤波系数的值；

方向（力量）：改变力值方向；

方向（变形）：改变变形方向；

方向（位移）：改变位移方向。

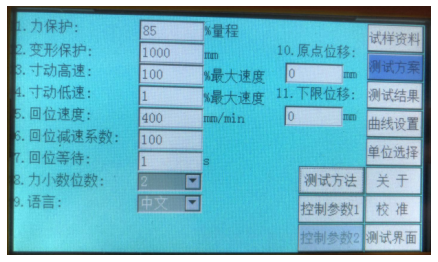

2.5辅助信息（2）

1. 力保护：设置力值保护；

2. 变形保护：就是变形的最大结果。

3. 寸动高速：设置测试主界面“寸动高速”的速度；

4. 寸动低速：设置测试主界面“寸动低速”的速度；

5. 回位速度：测试完回位速度

6. 回位减速系数：回位时当行程小于该设置值时开始自动减速，防止位移过冲；

7. 回位等待：设置回位前等待时间；

8. 力小数位数：0~4位

9.语言：切换语言显示，有“English”，“中文”可选；

10.原点位移：就是上压板碰到下限位时测试的空间是多少mm

11：下限位移：就是机器能上压板下降到的位置

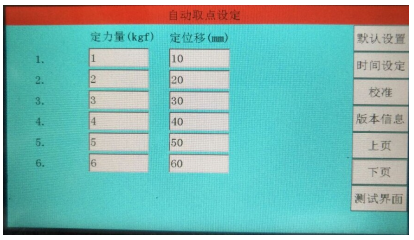

2.6自动取点设置

设置定力量，定位移自动取点

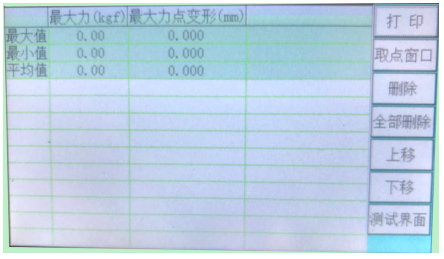

2.7查看界面

按钮“打印组” ：打印当前选中组；

按钮“打印全部” ：打印当前查看的全部结果；

按钮“取点窗口” ：打开查看手动取点窗口；

按钮“上移” ：选择一组测试结果向上移；

按钮“下移” ：选择一组测试结果向下移；

按钮“删除” ：删除所选中的的测试结果；

按钮“全部删除” ：删除所有测试结果；

按钮“测试界面” ：返回测试主页面；

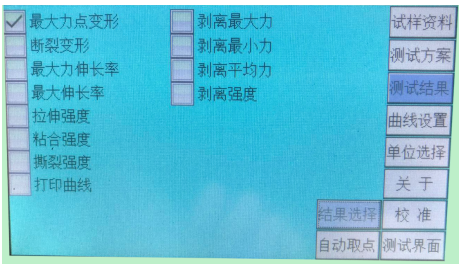

2.8测试结果

勾选是否在测试结果中显示；

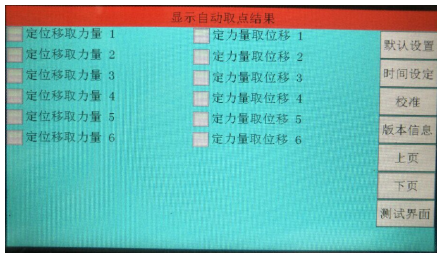

2.9显示自动取点结果

勾选是否在测试结果中显示自动取点的结果；

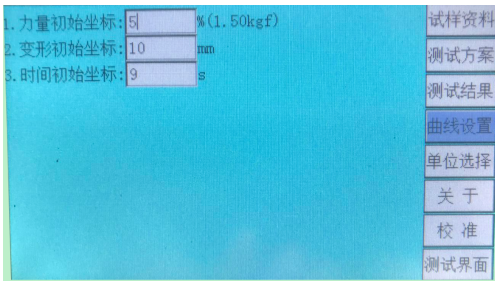

3.0曲线坐标

7　维护保养

7.1　操作者应熟读使用说明书，严格遵守操作规程和使用注意事项。非专责人员不应随便操作或调修仪器。

7.2　经常保持仪器内部清洁，防止灰尘、水汽侵入机内。

7.3　切勿用力触碰测量头。

8 仪器校准

仪器出厂前已经过严格的检验和校准，一般情况下用户不须作进一步核查，若仪器使用一段时间确需校准时，可用标准的力臂和砝码进行力值检验。检验时应小心，不可用力触碰测量头！(具体校准注意事项，请联系厂家。)

9 成套一览

1、杯身挺度测试仪                一台

2、电源线                         一根

3、打印纸                         二卷

4、合格证                         一份

5、使用说明书                     一份

6、保修卡                         一份

7、装箱单                         一份

10 热敏打印机的使用

10.1打印机更换纸卷

第一步：按下圆按钮将打印机前盖打开；把剩下的纸芯取出，如下图：

第二步：放入新纸卷，如下图

第三步：拉出一部分纸头，放在居中位置，合上前盖，则可以打印，如下图：

更换色带

热敏打印机不需要更换色带
