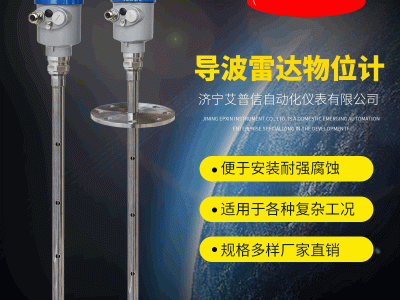

山东艾普信同轴杆式导波雷达物位计APXRD606

导波雷达发射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生回波。正确的回波信号识别由智能软件完成，距离物料表面的距 离D与脉冲的时间行程T成正比：D = CXT/2 (其 中C为光速），因空罐的距离E已知，则物位L 为：L=E-D。
产品特点：
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，导波雷达物位计可以应用到各种复杂的工况，多种过程连接方式及探测组件的型式，使得本系列导波雷达物位计适于各种复杂工况及应用场合。如：高温、 高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器，对人体及环境均无伤害。
电气连接：
(4-20)mA/HART (两线制）：电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
(4-20)mA/HART (四线制）：电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮空输出。仪表及接地端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。
连接电缆的安装一般介绍：供电电缆使用普通两芯电缆，电缆外径压为（5～9)mm，以确保 电缆入口的密封。如果存在电磁干扰，建议使用屏蔽电缆。
(4-20)mA/HART (两线制）：供电电缆可使用普通两芯电缆。
(4-20)mA/HART (四线制）：供电电缆应使用带有专用地线的电缆线。
电缆的屏蔽和接线
屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地端子，外壳上的外部接地端子必须接大地。如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如InF/ 1500V)接地，以起到隔直和旁路高频干扰信号的作用。
产品安装：
1、尽量远离出料口和进料口；
2、对于金属罐和塑料罐，在整个测量过程中和测量范围内不允许碰罐壁；如果是金属罐，物位仪表不能安装在罐体中央；
3、仪表适宜安装在料仓直径的四分之一处，缆式探头和杆式探头离罐壁zui小距离不小于30mm;
4、探头底部距离罐底大约30mm;
5、探头距罐内障碍物zui小距离不小于200mm;
6、如果容器底部是稚形的，传感器可以安装在罐顶中间。

介质：液体

测量范围：30m

频率：500MHz-1.8GHz

天线：单线缆或单杆式天线

测量精度：±10m

过程温度：（-40~250）℃

过程压力：（-0.1~4）MPa

信号输出： 4~20）mA\HART

现场显示： 四位LCD 可编程

过程连接： 螺纹、法兰
