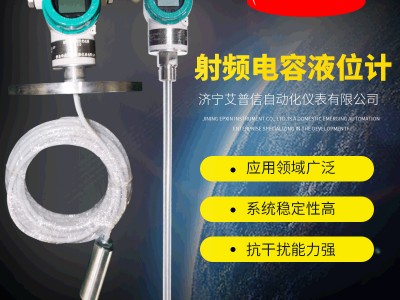

山东艾普信M27*1.5螺纹射频电容物位计APX603

射频导纳液位计电子线路采用了抗粘附电路，可以在探测真实物的同时，清除粘附和悬挂在探头周围的假物位信号影响。
工作原理是基于射频（R F）电容技术。将一个无线电频率施加在探头上,通过连续分析,确定由周围环境造成的影响。因所有材料均具有介电常数， 而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料， 当空气（ 其介电常数为1 . 0） 被任何其它材料（ 介电常数> 1）置换时，电容值的变化造成了阻抗的变化。这一影响被电路测量后，再与由灵敏度设备设置(电路)建立的参考基准相比较。射频导纳油水界面仪可检测任何工艺物料，例如：精练油、汽油、导电泥浆等。

适用于化工、制药、油田、冶金、电厂、水泥、粮食、水及污水处理等行业。相对于其他同类产品具有更高的系统稳定性，即使在极端恶劣的现场条件下，也能可靠工作，而且不受温度、压力、密度、湿度，甚至物料化学特性变化的影响，性能可靠.接触式测量，抗干扰能力强。

一、概述

该产品电子线路采用了抗粘附电路，可以在探测真实物的同时，清除粘附和悬挂在探头周围的假物位信号影响。

工作原理是基于射频（R F）电容技术。将一个无线电频率施加在探头上,通过连续分析,确定由周围环境造成的影响。因所有材料均具有介电常数， 而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料， 当空气（ 其介电常数为1 . 0） 被任何其它材料（ 介电常数> 1）置换时，电容值的变化造成了阻抗的变化。这一影响被电路测量后，再与由灵敏度设备设置(电路)建立的参考基准相比较。

该产品可检测任何工艺物料，例如：精练油、汽油、导电泥浆等。

二、技术说明

1、技术参数

物料温度：-184℃～260℃

电路耐温：-40℃～80℃

感 应 度：0.5pf

失电保护:高低模式,现场可调

电源:24VDC

输出:4～20mA

外壳:IP65,铸铝外壳

三、安装

1、检查

该产品系列探头是分开包装的，或整体包装，二者兼有。

注意：探头必须妥善处理，绝对不允许让探头与粗糙或有尖口的表面接触，这样会划破探头的涂层。一旦涂层被划破，探头将无法再工作。

2、安装

该产品在出厂之前已经进行了预调， 预调的数据已经根据您的定购要求而定。

探头通过法兰或N P T螺纹安装。

缆式探头在底部有湍流或绞绊的地方，必须缚住探头头部的吊重处或在贮罐的底部安装一弯钩。

旋开仪表外壳，并将信号线穿过出线孔，留出足够长的线，接在接线端子上面，见接线图。确保极性正确。
