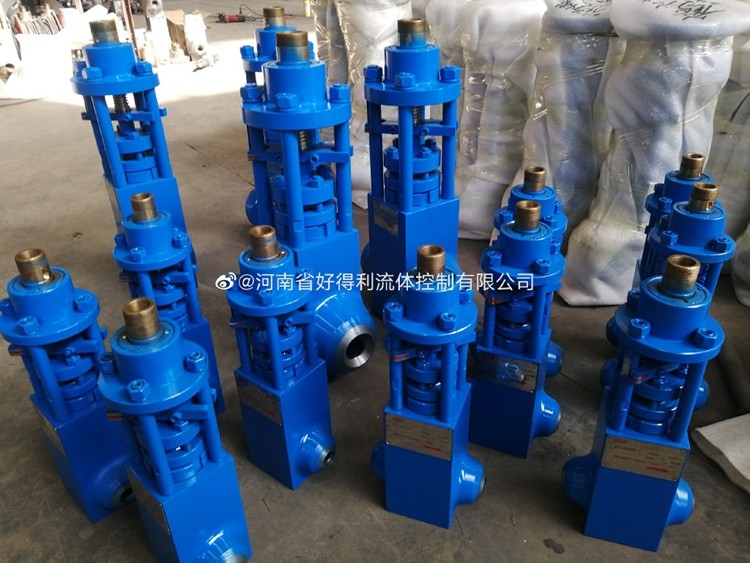

好得利厂家直销易维护抗冲刷截止阀 气动抗冲刷截止阀

一、用途

主要安装在水、汽管道上作为启闭装置（如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等），在火电厂的疏放水系统中，目前大都采用国内的普通阀门或进口阀门，由于此类阀门结构的原因，阀芯和阀座长时间受到高温、高压流体的冲蚀，磨损极快，使阀门关闭不严，从而造成疏放水系统阀门的内漏问题。鉴于此我公司开发出能够解决内漏问题的专用阀门—抗冲刷截止阀。

二、标准与规范设计与制造结构长度焊接端压力-温度等级试验与检验

JB/T3595ASMEB16.34

DL/T531

JB/T3595ASMEB16.34

GB/T15188.1

JB/T3595ANSIB16.25

JB/T3595ASMEB16.34

JB/T3595API598

三、结构简述：

1.高压介质进入阀门，先在阀笼充分降压释放压能和噪音，这样流体不会冲蚀阀芯和阀座的密封面，从而起到免冲刷的作用。通过阀瓣上下移动，可以任意调节阀门的流量，具有可调性。

2.耐高温、高压和耐冲蚀的性能主要零件均选用优质不锈钢制造，阀芯和阀座的密封部位均采用堆司太立合金钢的特殊加工工艺。

密封面堆焊层不低于2.5mm.3.阀瓣和套筒之间接触而不产生摩擦力，套筒直向定位，使得阀门关闭严密无泄漏，开启灵活无卡滞等优点。4阀座、阀瓣采用活络结构，可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。5.阀杆表面经抗蚀性氮化处理，刚性、耐磨、抗擦伤性能好。

6.填料为柔性石墨，内加镍丝，柔软耐磨，不会刮伤阀杆.

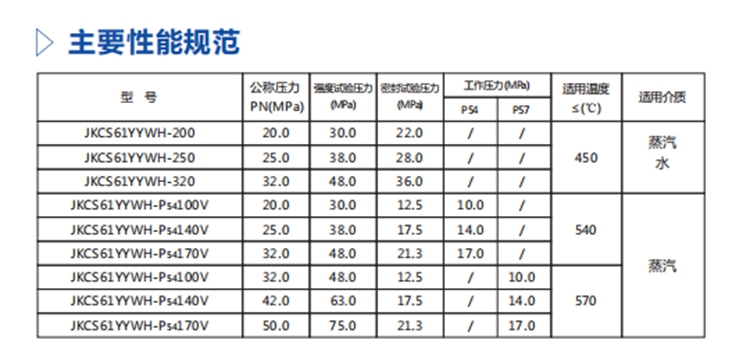

四、主要性能规范产品型号

公称压力(Mpa)试验压力(Mpa)工作压力(Mpa)工作温度(℃)适用介质壳体强度密封P54P55P57KCSJ９６１Ｙ-10010.015.011.0///≤450℃水、蒸汽、油品KCSJ９６１Ｙ-16016.024.017.6///KCSJ９６１Ｙ-25025.037.527.5///KCSJ９６１Ｙ-32032.048.035.2///KCSJ９６１Y-P54/100V/302210//≤540℃蒸汽KCSJ９６１Y-P54/140V/382814//KCSJ９６１Y-P54/170V/483617//KCSJ９６１Y-P55/100V/3828/10/≤555℃KCSJ９６１Y-P55/140V/4836/14/KCSJ９６１Y-P55/170V/5339/17/KCSJ９６１Y-P57/100V/4836//10≤570℃KCSJ９６１Y-P57/140V/5540//14KCSJ９６１Y-P57/170V/6044//17

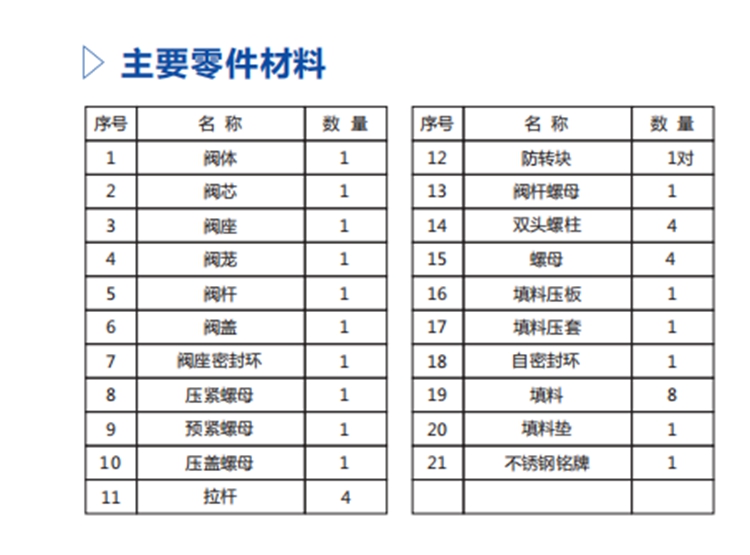

五、主要零件材料：

零件名称阀体阀盖支架阀杆阀瓣密封面填料阀杆螺母KCSJ９６１H型碳钢碳钢铬钼钒钢铬钼钒钢合金钢柔性石墨铝黄铜KCSJ９６１Y型硬质合金KCSJ９６１Y-P54型铬钼钒钢碳钢KCSJ９６１Y-P55型KCSJ９６１Y-P57型
