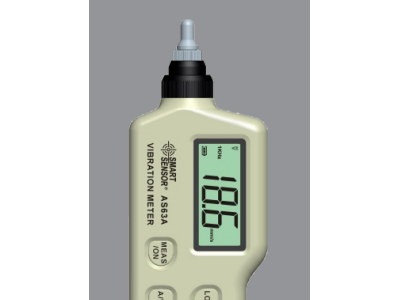

AS63A测振仪香港希玛

AS63A 中文说明书（CMC版本）.pdf

一．使用前须知  二．操作说明  三．其它事项  注意事项-----------------------------------------------(17) 保养和保修--------------------------------------------(18) 特殊声明-----------------------------------------------(19) 选择测量方式----------------------------------------- (07) 安装电池---------------------------------------------- (08) 开机并检查电池-------------------------------------- (09) 选择测量模式----------------------------------------- (10) 选择高低频--------------------------------------------(11) 测量--------------------------------------------------- -(12) 振动转换表--------------------------------------------(14) 加速度测量中的接触共振--------------------------- (15)  检查 ---------------------------------------------------(01) 介绍 --------------------------------------------------- (02)  特点和功能 ------------------------------------------- (02) 产品规格 ---------------------------------------------- (03) 产品主要部件说明 ----------------------------------- (04) 屏幕显示说明 ---------------------------------------- (06)

一、使用前须知

检 查

购买本产品时请打开包装盒，检查以下组件，如有缺少所 述物品中一件或使用说明书出现缺页等严重影响阅读的情况， 请与出售本仪器的经销商联系。

测振仪 9V碱性电池  产品说明书 长(L)探头 工具盒 1个 1个 1本 1个 1个

介 绍

本产品采用人工极化陶瓷压电效应设计而成，适用于机 械设备常规振动的测量，特别是旋转和往复机械中的振动测 量，可测量振动位移、速度和加速度，被广泛用于机械制造、 电力冶金、一般航空航天等领域。

功 能 和 特 点

LCD直观显示测量值、测量状态 可测量加速度、速度及位移 可选择不同振动频率特性 采用高灵敏度探头，测量准确 配备长、短探头各一个，适合各种不同场所测量 设有AC信号输出接口 低电指示功能 自动关机功能 LCD背光灯功能 设计简单、结构紧凑，便于随身携带使用

产 品 规 格

技术参数 振动采集： 加速度测量范围： 速度测量范围： 位移测量范围:  测量误差： 加速度测量频率范围： 速度测量频率范围：  位移测量频率范围：  LCD显示： 显示数据更替周期： 数据输出： 供电： 静态电流：  工作电流： 电池寿命： 自动关机功能： LCD背光功能: 工作温度范围： 工作湿度范围： 低电指示： 尺寸: 重量: 技术指标 压电陶瓷加速计（剪切型） 0.1~199.9m/s2 峰值 0.1~199.9mm/s 有效值 0.001~1.999mm 峰-峰值 速度和位移范围能达到加速度 199.9 m/s2下的极限值 ±10%+2digits 10Hz～1KHz (LO) 1KHz～2KHz (HI) 10Hz～1KHz (LO) 10Hz～1KHz (LO) 3位半数字显示 1秒 AC输出 2V Peak (显示全量程) 负载：10KΩ或高阻耳机可以连接 9V碱性方块电池 ≤20μA  ≤25mA 连续使用20小时 无操作1分钟后自动关机 无操作7秒后关闭 0~40℃ 30~90%RH 6.9V±0.2V 67x30x183mm 147G(不含电池)

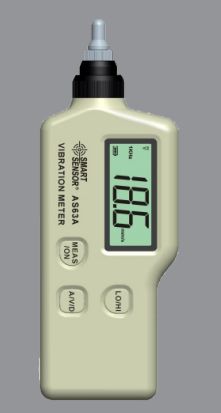

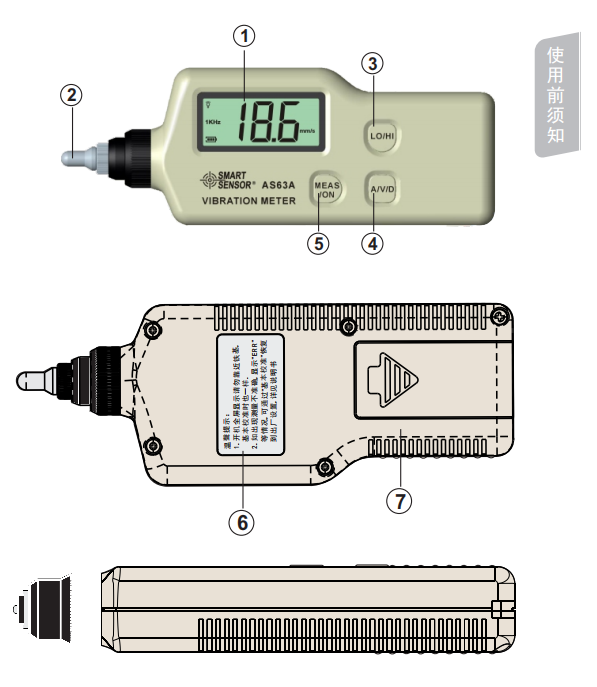

产 品 主 要 部 件 说 明

1. 液晶显示屏 2. 探头 3. : 频率特性选择键(只对加速度) 4. : 测量模式(加速度/速度/位移)选择键 5. : 开机及测量键，按一下开机，在测量过程中需按住  此键不放，松开则锁定数据。 6. 简易操作指示标签 7. 电池门 8. Ac信号输出插座

注意： 以上对按键功能的描述仅为简单介绍，详细的功能描述 及操作请参阅本手册中的“操作说明”部分。

屏 幕 显 示 说 明

1. : 背光灯指示，测量中7秒后无任何操作背光灯关闭。 2. 测量数值显示区 3. : 高频指示(1KHz~2KHz) 4. : 1KHz 指示 5. : 低频指示(10Hz~1KHz) 6. : 电池标记，表示当前剩余电量。有以下五种等级：  : 电量充足  : 电量较充足  : 电量已接近不足  : 电量即将耗尽，需换电池  : 电量已耗尽 2 7. : 测量加速度时，LCD屏幕显示加速度单位“m/s ” 8. : 测量速度时，LCD屏幕显示速度单位“mm/S”；  测量位移时，LCD屏幕显示位移单位“mm”。

二、操作说明

选 择 测 量 方 式

测量方式分以下三种情况，请根据实际情况选择: a. 用短(S)探头测量: 此探头为随机安装,这种方式适应于比较  宽的范围振动测量，并能取得好的响应数值，如下图：

b. 用长(L)探头测量: 此探头为附件，放于包装盒中，主要用  在较狭窄或特殊物体领域，反应较快，如下图：

c. 拆下五金探头测量: 用于平坦物体表面测量，以取得稳定  数据，如下图：

电 池 安 装 及 检 查

安装电池：

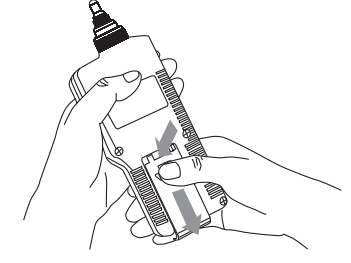

左手握紧机身，右手大姆指按住电池门按箭头所指方向打  开电池门，如下图：

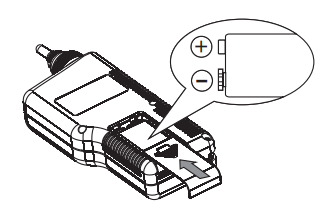

正确的将9V电池放入电池舱内，注意电池的极性，然后 合上电池门，如下图：

开 机 并 检 查 电 池 状 态

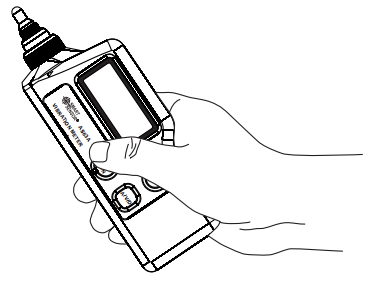

按“ ”键开机，如下图所示：

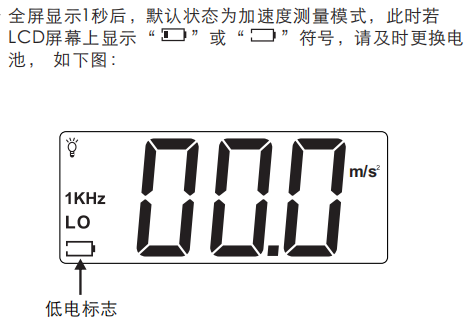

全屏显示1秒后，默认状态为加速度测量模式，此时若 LCD屏幕上显示“ ”或“ ”符号，请及时更换电 池， 如下图：

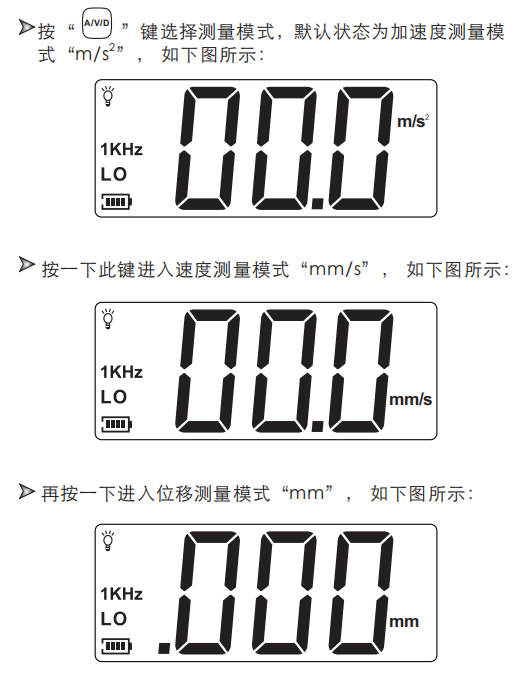

选 择 测 量 模 式

选 择 高/低 频

高频“HI”仅适用于加速度测量模式  按“ ”键选择高频(HI)测量或低频(LO)测量，  如下图所示：

测 量

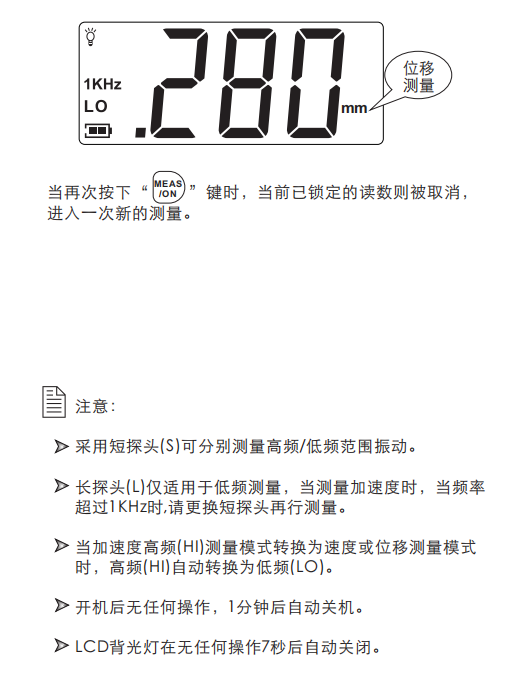

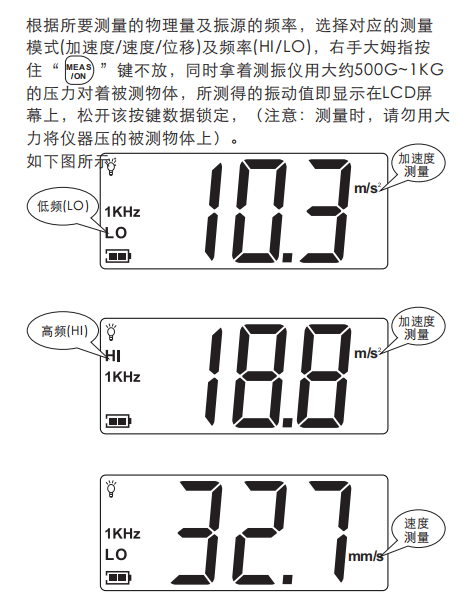

根据所要测量的物理量及振源的频率，选择对应的测量  模式(加速度/速度/位移)及频率(HI/LO)，右手大姆指按  住“ ”键不放，同时拿着测振仪用大约500G~1KG  的压力对着被测物体，所测得的振动值即显示在LCD屏  幕上，松开该按键数据锁定，（注意：测量时，请勿用大  力将仪器压的被测物体上）。  如下图所示：

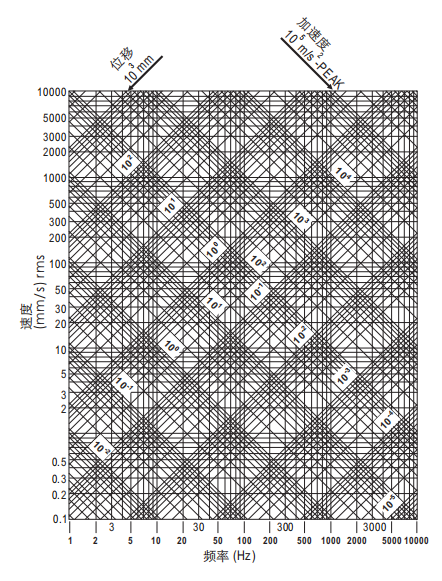

振 动 转 换 表

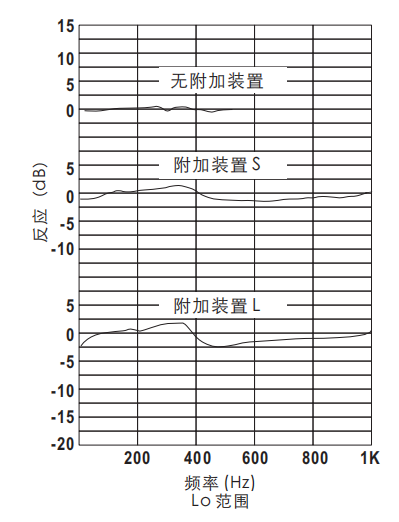

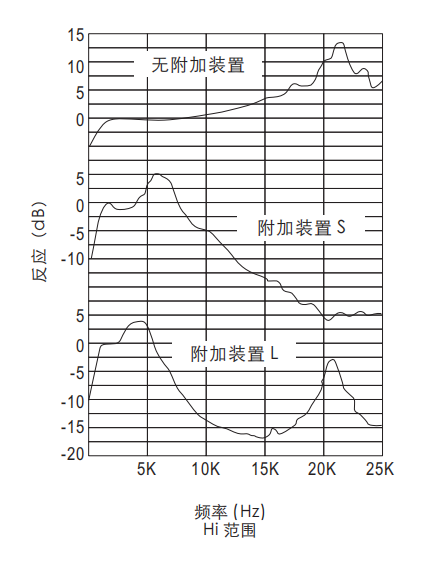

加速度测量中的接触共振曲线

(与 FFT 信号分析器一起进行测量)

三、其它事项

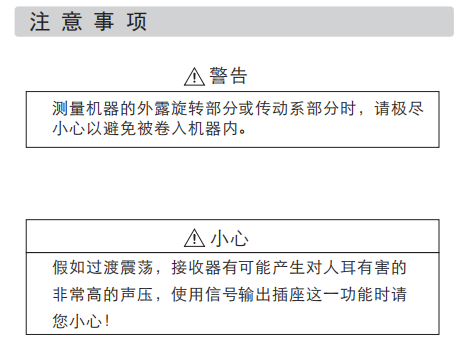

保 养 和 保 修

保养： 1. 电池更换及保养：  a. 仪器工作中，当LCD屏幕上出现“ ”符号时，用户  应及时更换电池。请参照本手册第9页图示。  b. 长时间不使用本测试仪时，请取出电池，以防电池漏液，  这样将严重损坏测试仪寿命。 2. 不要将测试仪存放在以下环境中：  a. 可能被水溅湿或有高度灰尘的地方  b. 高浓度盐或硫磺的空气中  c. 带有其他气体或化学物质的空气中  d. 高温高湿度（50℃，90%RH以上），或阳光直射的地方。 3. 不要拆卸此机或试图将内部改变 4. 酒精、稀释液等对机壳，尤其是对LCD视窗有腐蚀作用，  所以清洁机壳时用少量水轻轻擦拭即可。 保修： 1. 有关保修条例请参阅为您提供的保修卡。 2. 凡用户自行拆装本公司产品、因购置后运输或保管不当、  未按要求操作而造成产品损坏，以及私自涂改保修卡、无  购凭证者，本公司不予保修。
