一、概述

GLM-8323型塑料燃烧性烟密度测定仪是依据国家标准GB8323.2-2008中所规定的技术条件而研究研制的一种新型测定烟密度的测试设备，适用于测定塑料燃烧时所产生的烟雾的比光密度，并以最大比光密度为试验结果。它用于评定在规定条件下塑料的发烟性能。

符合GB8323.2-2008《塑料—烟生成—第二部分：单室法测定烟密度试验方法》以及ISO5659.2-2006《塑料—烟生成—第二部分：单室法测定光密度》。

整个仪器由密闭试验箱、光度计测量系统、辐射锥、燃烧系统、点火器、试验盒、支架、测温仪表以及烟密度测试软件组成；电路采用单片机编程开发，技术含量高、性能稳定。

该仪器结构合理、操作方便，适用于塑料材料燃烧而产生烟雾的过程中，测定穿过烟雾的平行光束的透过率变化，计算出了在规定面积、光程长度下相应的光密度。

此仪器适合于所有的塑料，也可适用于其它材料的评估（如橡胶、纺织品覆盖物、涂漆面、木材和其它材料），被塑料行业、固体材料行业之生产工厂以及科研试验单位广泛使用。

二、主要技术指标及工作条件

1、测量范围：0.00001—100%；（烟密度）0—924六档自动换挡。

2、测量精度：±3%

3、工作电压：200~240V 50HZ

4、环境温度：≦25℃

5、相对湿度：≦85%

6、可燃气源：纯度≧95%的

7、外形尺寸：长1400mm，宽810mm，高1600mm。

8、烟箱尺寸：长914±3mm，宽610±3mm，高914±3mm。

9、尺寸不稳定材料，辐射锥底部间距试样表面距离为25mm；对膨胀型材料预测试时，试样和辐射锥距离样品的距离为50mm。

10、试样尺寸：长×宽：75mm×75mm±1mm，厚度25mm±1mm；材料厚度大于25mm时，应将试样厚度加工至25mm±1mm。每组6个试样，无引燃火焰测试3个；有引燃火焰测试3个。如用2种模式测试请准备12个试样，辐射照度为25kW/m2为6个；辐射照度为50kW/m2为6个。

三、设备安装

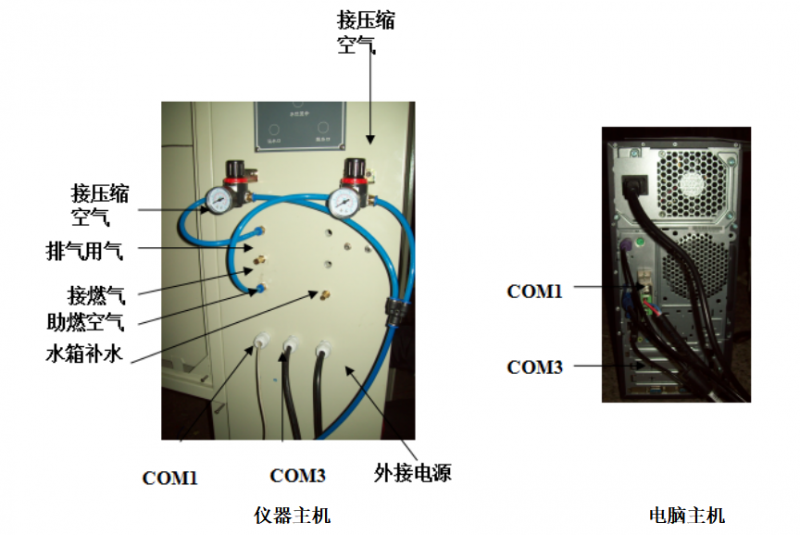

1、用R232连接线（串口线）将仪器主机与计算机COM1或COM3连接好。

电脑上的COM1和COM3串口位于机箱的后面部分，主板上上端侧为COM1，位于电脑下端增加的串口卡上左侧为COM3；

仪器上的COM1和COM3串口位于仪器的后面，详细见后面小面板示意图。

仪器主机电脑主机

2、按照仪器主机背面示意图，对照上面图示将各管路连接好。水箱补水一般补至水箱的２/３位置即可，水箱清理，一般要求一个月换水一次。其它详细要求请按照后面的各部分详细说明。

四、界面操作说明

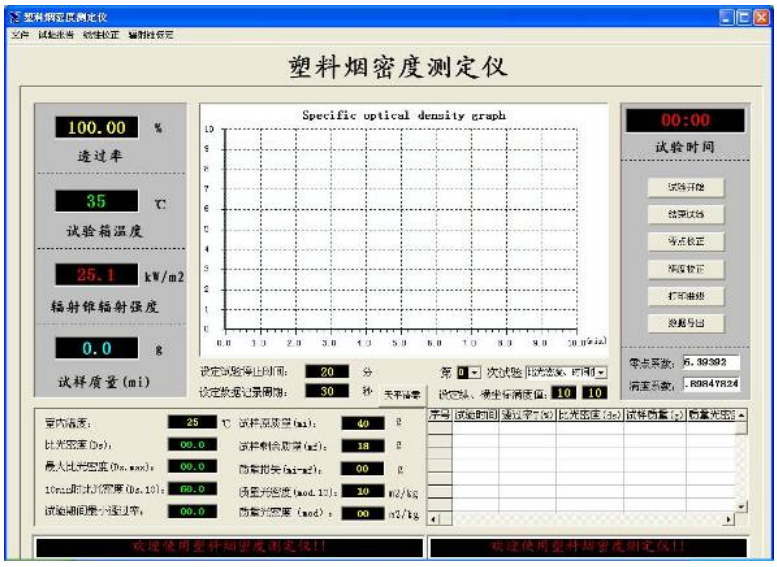

1、双击桌面sky.exe执行程序，出现欢迎界面后单击任意位置，即出现主界面（如图一所示）。打开仪器面板上电源开关、光源开关，若通讯正常，仪器便会将箱壁温度、透过率等实时数据传送给计算机，处理后会在对应的文字内显示。假若通讯不成功，仪器LED数码管将会显示123……ABCD等初始数据，此时应检查串行线是否正确连接串行口COM1或COM3。

图一

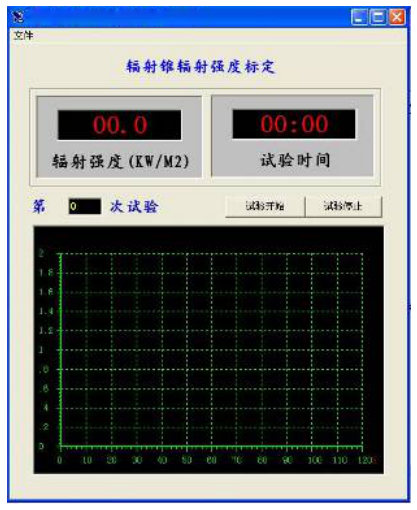

2、初次使用应首先进行辐射锥辐射强度标定，单击主界面左上角“辐射锥标定”，出现标定界面（如图二所示）。按下面板上的“辐射锥”按钮，调节面板上辐射锥温控表，并设置所需温度值，（加热温度一般为700℃~750℃时，辐射照度约为50kW/m2）。设置完成等待时间5-10分钟不等，观察辐射锥温度表温度变化，温度达到所需要的温度后，将标定所需用的辐射热流计挂上固定座上，同时点击界面上的“试验开始”键，待热流计输出稳定，观察辐射强度值，如偏移所需值，请适当调整辐射锥温控温度，如低于辐射照度，请把温度值调高，反之则调小。测试完成之后请迅速把热流计移除。以此方法，调整所需的辐射强度值。此项工作3个月至半年进行一次。

图二

3、检查透过率，应＞70%按满度校正，此时系统会自动将透过率校正为100±1%，关闭光源开关或插入光闸（如图三所示，将事先装有不透光实心胶片的活动光闸插入光源口中。试验时请装回透明玻璃片），此时待透过率值相对稳定后点击零点校正，系统也会自动将透过率校正为0.00001以下。

图三

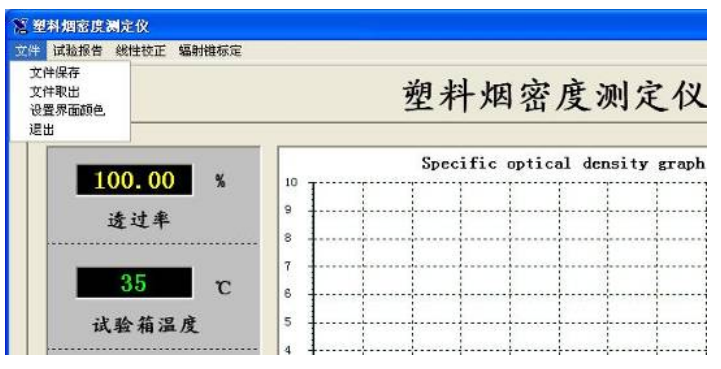

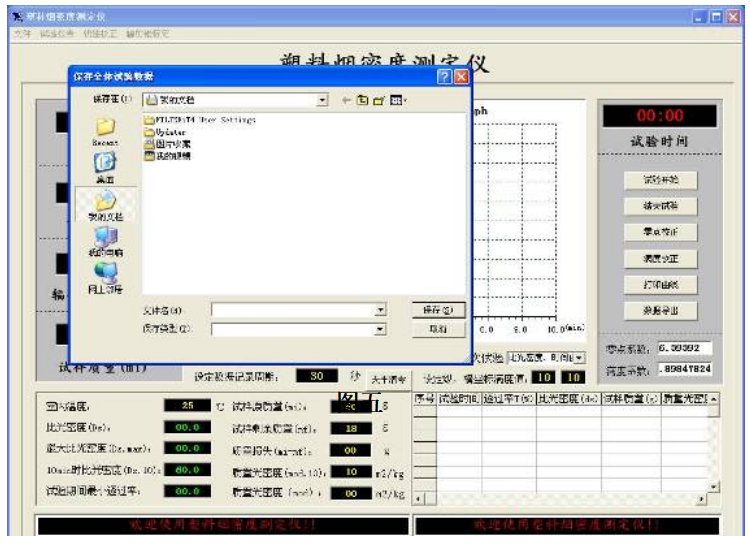

4、点击主界面左上角“文件”，将出现保存或取出子程序。试验完成，保存数据到指定文件夹，保存或取出数据曲线（如图四、图五所示）。

图四

图五

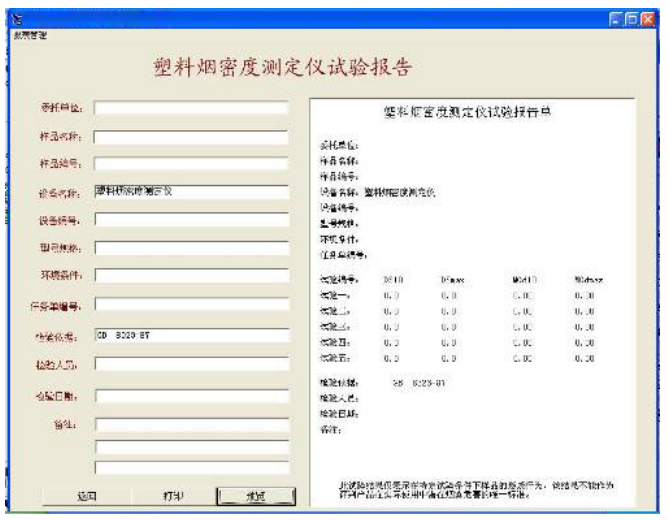

5、点击主界面左上角“试验报告”，打印试验报告。详细填写左侧表格内内容，会相应得到右侧中的检验报表（如图六所示）。

图六

五、操作步骤

试验前的操作：

1、将试验箱门，按下“排气”开关，启动排风扇，将试验箱净化2min。

（进气口：位于仪器的左上面）（排气口：位于仪器的右下角）

图七

2、擦拭试验箱内的上下光窗，清除试样盒、燃烧器和支架上的残余物（正确操作方式是每次试验完成之后，将进行上述操作）。当改变试验材料或试验箱内壁沉积的残余物较多时，应清理试验箱的内壁。

3、测量试样的长、宽和厚度，并称重记录之。试验前请把配套装好的空白试验盒放在称重天平上放置，并点击软件上的天平清零按钮，待用。此时装入试样再放置于天平底下，软件显示的重量即为试样的实际重量。

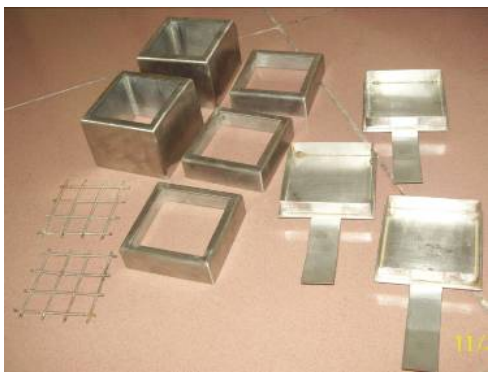

图八（试样盒各部件）

4、用一张完整的厚度约0.04mm的铝箔覆盖试样背面，并越过试样边缘包到试验面的周边上，装入试样盒内。然后用一块75mm×75mm×10mm的石棉板做背衬，用耐火纤维毡做衬垫放入试样盒底部把试样和背衬固定在试样盒内。如果试样厚度大于25mm，只用耐火纤维毡做垫衬（详细见图八所示）。试样固定好后，切除露在试验面上的多余铝箔，留下缺口处的铝箔向边弯下，以便试样暴露在辐射锥的辐射面上。

5、试验时，点火器的喷嘴垂直固定在试样盒右侧边缘中间的上方，离辐射锥底面约15mm，高出试样盒边缘约10mm，火焰可水平延伸到试样中心的上方。（已固定好，一般不用再调整。）

6、未进行试验时，应将装有石棉板的空白试样盒安放在支架上。

开始试验：

1、接通电源，打开辐射锥开关，设置辐射锥温度（加热温度一般为700℃~750℃时，辐射照度约为50kW/m2），将主机预热10min。关闭排气口和试验箱门。

2、在打开仪器主机光源开关前，点击界面上的透过率零点校正，让透过率校准到零，再打开光源后点击满度校正让透过率校准到100% 。或用装有不透光实心胶片的活动光闸（试验时请把不透光胶片卸下即可）阻挡平行光束，使仪器显示透过率为0；移开光闸，使仪器显示透过率为100% 。（操作前请用棉布粘上酒精擦拭上、下光窗）

3、待辐射强度稳定到规定值后，开始进行试验。此时试验箱内壁的温度应约为35±2℃。

4、调节点火器，刚开始可以先通一下燃气，让燃气管里面确定有充足的燃气进入，按点火按钮，点燃燃烧器，调节燃气流量为50ml/min，此时并把空气流量调节为100 ml/min，观察火焰情况，待确认好之后待用。

5、用装好的试样盒取代支架上的空白试样盒，迅速关闭试验箱门，点击主界面的运行键，并立即关闭排气口。

6、记录透过率和时间的关系曲线。透过率指示值每降到该档满量程的10%时，会自动立即转换到下一个量程。

7、记录透过率降低到0.01%以下时，要用不透光的挡光物遮住试验箱门上的观察口。

8、当透过率出现最小值或虽未出现最小值而试验已进行到10 min时，均再进行2min试验。抓取最小透过率值或10min时的透过率值TM。

9、试验完成，请迅速排除试验箱内的烟雾，此时将排气打开，并按下“排气”开关。并关闭气源，熄灭燃烧器火焰。排烟约2min后，请立即用空白试样盒取代已经试验的试样盒，

10、继续排烟，直到透过率值达到最大，该透过率值为Tc。

11、试验结束后，继续排烟5min。

12、试验后的残余试样冷却到室温后，称重。擦净上下光窗，注意观察透光率是否在100%，否则进行校正（电脑界面上的“满度校正”）

13、重复对下一试样进行试验，直至一组试验结束。

14、进行有焰燃烧试验时，调节丙烷流量为50cm3/min，空气流量为100cm3/min，再进行点火。
