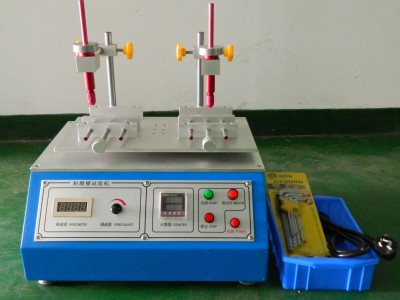

HYXL100光纤着色层固化度检测仪

一、仪器简介：

HYXL100光纤着色层固化度检测仪主要用于评价线缆着色固化度性能的装置。本装置对待测定的油墨试样进行来回磨擦，磨擦次数可由计数器直接读取，根据磨擦的次数与磨损程度，可评定该油墨耐磨擦的性能。

二、测试原理：

光纤着色油墨是一种含有紫外光交联剂的颜料、树脂混合体、当有涂层的光纤通过固化炉后，一方面油墨受紫外光照射，交联剂与油墨中高分子材料反应，促使其生成网状固相结构，另一方面。油墨涂层在固化炉内受热，将油墨中的挥发物蒸发。线缆着色固化的质量与油墨本身的固化能量、粘度和线速度以及固化灯功率有密切的关系。

如果油墨本身需要的固化能量很小，那么当固化灯功率和线速度一定时，其固化质量越好，生产线速度可以越快；如果过度固化了，也可能使油墨裂解，影响使用性能。

当油墨的粘度很高时，其表面张力很大，在涂覆模与固化炉距离一定时，粘度高的油墨其涂层厚度要比粘度小的要厚一些（在同等速度情况下），所以其固化的时间要相对长一点。

当固化灯功率很小时，而带有油墨涂层的光纤在固化炉内停留的时间又一定，所以带来固化不完全， 造成褪色或涂层脱落；当固化灯的功率很高，光纤在炉内接受紫外线照射的时间较长，可能使丙烯酸树脂产生裂解，使油墨性能严重恶化。

在固化灯功率、油墨固化能量及粘度一定时，线速度高于固化时间时，就会出现固化质量下降，造成涂层褪色或脱落；但当线速度下降时，光纤在固化炉内停留时间较长，则使油墨受紫外线长期照射而产生高分子裂解，破坏油墨原有性能。

以上各种情况都会影响光纤着色固化度，生产企业或研究机构可以根据油墨的特性，采用占有丙酮的脱脂棉在着色好的光纤上往复擦拭 100 次，棉球上应无肉眼可见的明显颜色，即可判定固化合格或满足要求。当出现有褪色时，可以适当降低线速度后再重新检测，直到合格为止。

三、光纤固化度不够褪色可能原因：

1、着色速度太快；

2、油墨质量差或过期；

3、保护氮气流量太小或没有通入氮气保护；

4、固化灯损坏或寿命到期；

5、固化炉内石英玻璃管或反射板有脏物；

6、光纤表面潮湿；

四、技术参数：

■磨擦方式：橡皮擦或含丙酮脱脂棉，可根据需要选加对应砝码对产品施以力量测试。

■计数功能：0到999999次任意设定

■如到设定数值自动停机，无需人工值值守更人性化

■往复行程：0-300mm

■往复速度：0-60 次/分钟 数字设置可调

■摩擦负荷：5N、10N、15N、20N;

■电 机：220V 50Hz

五、标准配置：

1 HYXL100 线缆往复式耐磨仪主机    壹 台

2 固定试样夹具（始端夹钳+终端夹钳） 壹 套

3 摩擦介质夹具（含上下夹钳）         壹 套

4 砝码 5N                           壹 个

5 砝码 10N                         壹 个

6 砝码 15N                         壹 个

7 砝码 20N                         壹 个

8 说明书                             壹 份

9 装箱单                             壹 份

10 合格证                             壹 份
