GLM-KK261 全自动闭口闪点测定仪

一、 概述：GLM-BK261型全自动闭口闪点测定仪是一款符合标准GB261A, GB261B,ISO2719并具有独特的自定义标准的闭口闪点测试仪器，应用了微处理机技术，大型智能触摸彩屏，集成气压传感器开机即可精确检测气压，实验过程完全自动化，人性化的温度曲线可以实时观察控温精度，自动存储并打印测试结果。仪器集成大容量存储设备可以存储1500组实验数据。 该仪器具有自动升降，自动控温，自动点火，自动终点检测和打印结果，自动风冷等测试过程全程自动化。仪器自备电点火设备在无气源时可以用自带的电点火设备全自动进行实验。

二、 基本技术指标

      显示方式：大屏幕彩色触摸屏（人性化的设计，顺畅的使用体验）

测量范围: 室温～320℃

准 确 度：国家标准 < ±1℃（闪点< 110℃） < ±2℃（闪点> 110℃）

测量重复性：闪点值＞110℃重复性＜4℃

测量精度: 0.1℃          冷却方式：强制风冷

使用温度: 0～55℃        使用湿度: 30～80%

电    源: 交流220V±5%,50Hz

消耗功率: 500VA       外型尺寸: 410mmX33mmX270

三、结构特征

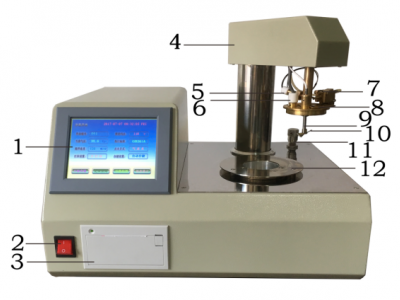

结构如图(1)：

1.显示屏  ⒉电源开关  ⒊打印机 ⒋升降机头 ⒌点火器  ⒍ 闪火传感器 ⒎气嘴  ⒏划盖  ⒐温度传感器  10. 搅拌桨  ⒒燃气调节阀  12. 加热腔 13.进气阀 14. 电源插座 15. 保险丝盒  16.接地柱

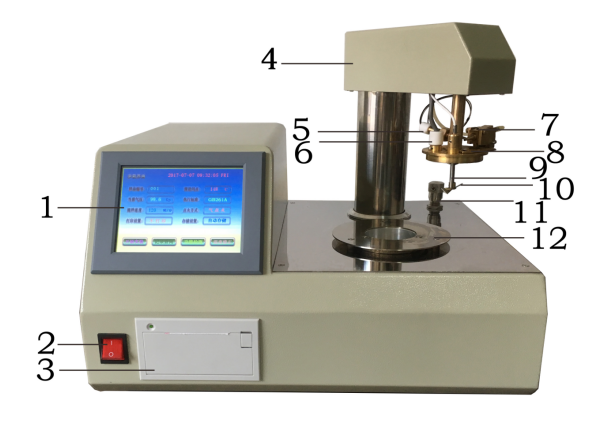

图(1)正面

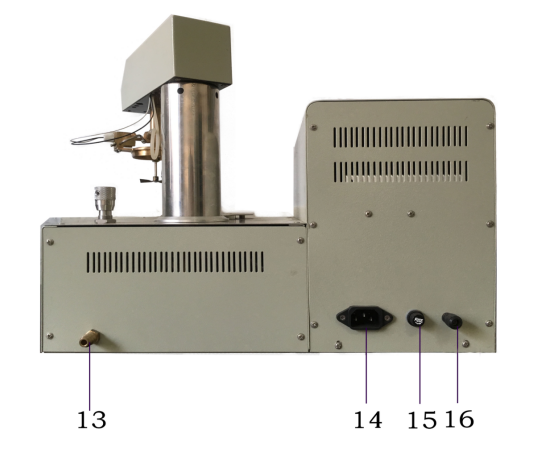

图(1)后面

四、仪器的安装

⒈将仪器放置于工作平台上，首先检查各部件有无损坏，紧固件是

否松动，检查点火器上的螺旋铂金丝是否均匀有隙分布如有粘连请

用薄片拨开使其均匀分布。

⒉接好电源。

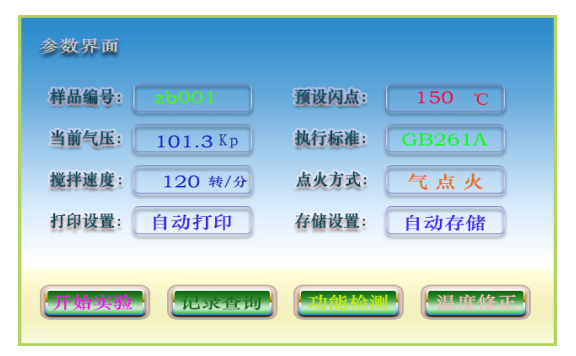

⒊打开开关，屏幕显示欢迎使用界面，2秒钟后界面自动转为主界面，如图(2)。

五、使用方法：仪器的按键为触摸按键，在按下相应位置参数或操作时，自动弹出输键盘或转入相应界面。在显示幕上的数据为的试验参数。若无误，放入样品后按【开始实验】键，可自动进行试验。

注意：如果是初次使用气点火，请用燃气管链接带减压阀的气罐至仪器后方的减压阀并打开气罐阀门至最大，请在功能检测界面下用【通气点火】功能使燃气通过电磁阀和内部管道到达气嘴的头部，并尝试多次用外部的点火装置或者火柴（仅首次气点火调试时用以后的实验铂金丝会自动点火）对气嘴进行点火，当气管内的空气排空后即可点燃燃气，燃气点燃后调节燃气调节阀（顺时针调小逆时针调大）调整火苗的大小至标准要求，并在第一次气点火实验过程中观察并调节燃气调节阀使火苗大小至标准要求（在以后的气点火实验时不用再调整），点火器上的点火铂金丝会定时点火用来点燃气嘴中的燃气。

如果使用电点火方式请将点火器和气嘴互换（图1正面5和7位置）并在关机的状态下向后推动划盖并观察点火器上的点火铂丝的下探轨迹，调整点火器位置（左右）使得铂金丝在下探的时候能到达杯盖的下边并在下探和复位的过程中铂丝不会与其他部件有接触。以保障铂金丝完好的均匀有隙的螺旋分布。然后在点火方式的界面选择电点火即可。

如果要把电点火换为气点火可以将气嘴和点火器的位置复位（互换），并在关机的状态下向后推动划盖并观察气嘴的下探轨迹达到标准即可（参数设定为气点火）。注意气点火时铂金丝的前端距离气嘴前端大约5毫米左右以使得铂金丝可以引燃燃气但不会再燃气燃烧时长期被烧，以增加铂金丝的使用寿命。

图(2)

  六、仪器功能

1.参数定义；

       样品编号：可输入六位英文或数字符号，在触摸时会弹出字母键盘

       预设闪点；输入样品的参考闪点值，在触摸时会弹出数字键盘

       当前气压：仪器气压传感器测得的气压值，如有误差可以修改

       执行标准：仪器集成的实验标准，触摸使会有下拉菜单以便选择

       搅拌速度：调整实验过程的搅拌速度，一般为执行标准中的最大值

        如GB261A建议设定为120转/分钟，GB261B设定为250转/分钟

       点火方式：触摸时电点火与气点火互相切换（请在设定后检查机械部分的使其匹配）

       打印设置：自动打印与不打印切换，建议设置为自动打印

       存储设置：自动存储和不存储切换，建议设置为自动存储

2.实验界面

    在参数设置完成后，在样品杯中加入样品至样品杯内侧的刻线，

将样品杯放入加热腔后按开始实验进入实验界面仪器将自动实验。

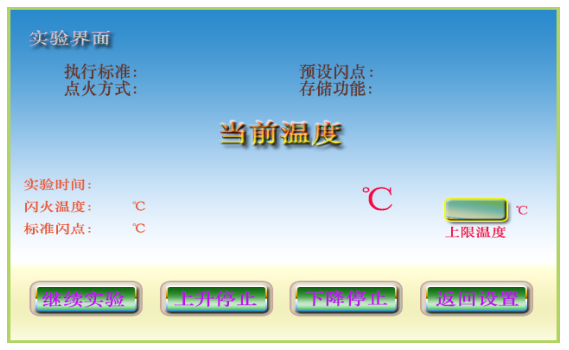

如图（3）

图（3）

注：上限温度是指实验的最高温度，样品温度超过此温度时自动结

束实验。实验过程可点击上限温度键人为提高上限温度。用于提高

点火实验的范围。

 3.记录查询

     在参数设置界面按记录查询键转入实验记录界面可以对记录进行打印删除等操作。

     4.功能检测

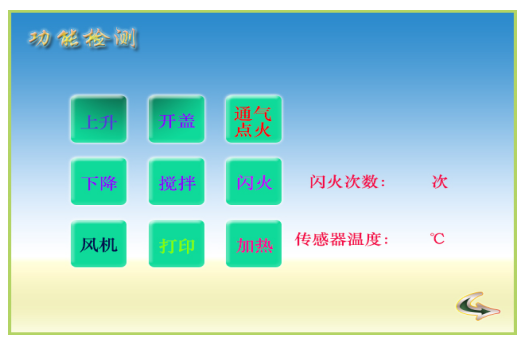

      在参数设置界面按下功能检测键进入功能检测界面，可以对仪器各个独立功能进行检查或使之单独运行。如图（4）

 图(4)

其中闪火测试在按下后必须用火机或者火柴在杯盖下方点火气嘴下探的位置（闪火传感器的头部）模拟闪火才能有次数显示。

5.温度修正

  在参数设置界面按下温度修正键进入温度修正界面，此功能在温度传感器有偏差时对温度传感器进行多点校正。一般不用设置。

七、样品测试

在图(2)主操作界面中的参数已正确输入后（如果要改变点火方式请参考【五.注意】进行匹配），请将试样加入样品杯至刻度线，然后将样品杯放到加热腔中，按开始实验键仪器界面显示测试工作图(3)，仪器进入全自动测试过程。实验过程中按下当前温度可以进入温度曲线界面以观察实验时的升温状态。如图（5）：

试验完成后，仪器自动杯盖升起，并存储打印数据。按返回设置可进行下次实验。

注：当测试陌生样品时一定要有人员值守，并观察点火时的状态，如果发现在下探点火的过程中在杯盖的上方有火焰或者点火头的火焰变得很大那么请立即停止实验。重新冷却样品，并降低预设闪点值。（这种现象说明点火时的温度已经远远高于样品的闪点值了）

当仪器第一次开盖就闪火时显示预闪点高，请回到参数设定减小预闪值(参考说明书表1)，再重新开始检测。

当仪器达终止而未闪火时显示预闪点低，请回到参数设定增大预闪值(参考说明书表1)，再重新开始检测。

 表1

Y:预设闪点

六、注意事项

1、 试样的数量应与油杯内的刻度线相切。

2、 实验前一定要检查点火器上的铂金丝的外形状态，无变形或者粘连才可实验，以免烧断铂金丝。

3、 陌生样品一定要有人员值守监察。

4、 更换试样时油杯应清洗烘干，搅拌器与感应探头也应擦干净。

5、 环境温度高于试样予闪值温度时，可将试样倒入油杯中，将油杯放入冷却水中降温，当试样温度低于予闪值温度20℃时，可放入仪器中进行测试。

6、 实验完成后，一定要关闭气源总阀，以免气体泄漏。

7、 仪器一定要良好接地。（可用接地柱单独接地）

七、故障及排除

测试工作中遇到的一般故障可由专业检修人员检修，必要时应通知生产厂家派维修人员进行修理。

装 箱 单

主 机                   1台

油 杯                   1个

打印纸                  3卷

保险丝                  2个(5A)

内六方扳手              1个

电源线                  1根

合格证                  1份
