KTY-9100A系列智能温度控制仪使用说明书V1.0

首先感谢您选用上海昀跃产品，KTY系列是公司潜心研发的普及型智能温度控制仪。它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.

1 技术指标

额定电压	180V～240V，50Hz
电源功耗	£5W
准确度等级	0.5级
分辨率	1℃、0.1℃
环境温度	0℃～50℃
相对湿度	35%～85%（无冷凝）
接线方式	接线端子

型号

面板尺寸

壳体尺寸

长 * 宽 * 高

开孔尺寸

KTY-9100

96*96

72*90*90

91*91

1 接线说明（详见仪表左侧接线图）

1. 端子8、9 ：接AC 220V 供电

2. 端子12、13：接SSR， 12正 13负

3. 端子5、6：接传感器，6正 5负

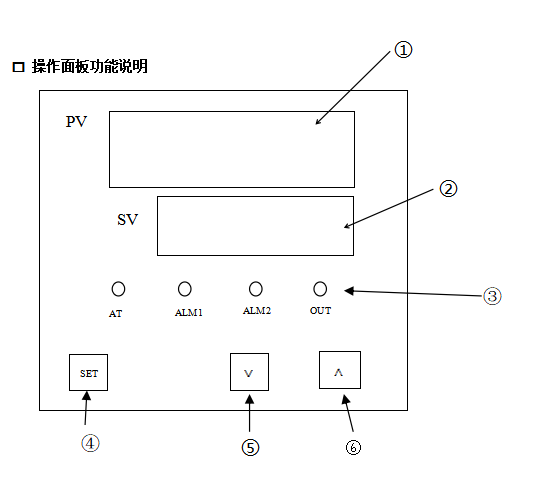

1. PV：显示测量值

2. SV：显示设定值

3. AT：无效

ALM1：报警指示灯，超温后此灯亮、蜂鸣器响

ALM2：无效

OUT：加热指示灯，工作时此灯亮

4. SET键：设置键，单击此键修改SV设定值，改好后单击此键保存

长按此键5秒进入内部参数修改，改好后长按此键5秒退出并保存参数

5. 减键：数值减小键

6. 加键：数值增加键

1 参数类型

注：在测量控制页面时，长按SET键3秒，出现参数代码P000（参数锁），改成“8”后，单击SET键出现其他参数代码，调好需要的数值后，长按SET键3秒退出至测控页面，参数自动储存（各参数代码单击SET键循环显示，无论停在哪个代码都可长按SET键3秒退出）。参数代码含义具体见下表格。

参数	名称	设定	描述	初始值
P000	参数锁	8、110	8：解锁权限，出现以下参数代码（P001-P016），此值如果为其他数值时，不出现其他参数代码。 110：恢复出厂设置	0
P001	输入类型	K、E	根据需要选择热电偶类型	K
P002	温度修正	-90~200	当传感器位置问题或其他影响温度的因素产生时，用于温度修正	0
P003	报警模式	0~5	0：无报警 1：超温吸合（当PV>SV+P004时吸合） 2：低温吸合（当PV<SV-P005时吸合） 3：超、低温吸合（区间内不吸合）（当PV>SV+P004或PV<SV-P005时吸合） 4：超、低温不吸合（区间内吸合）（当PV<SV+P004且PV>SV-P005时吸合） 5：超温吸合回差（出现PV>SV+P004后吸合，直到PV<SV-P005后断开）	1
P004	报警上限值	-200~200	上限偏差值设定	10
P005	报警下限值	-200~200	下限偏差值设定	0
P006	模拟量输出模式	根据输出方式而定	说明：出厂保留	0
P007	控制模式	0~1	0：PID控制 1：位式控制	0
P008	加热位式回差	0~100	当P007=1时，此参数有效，并为回差值例：如需温度升到700度停止加热，降至680度后再启动加热，则P007=1，P008=20。	5
P009	超调抑制系数	0~20	此值增大时，首次加热变慢，减小温度过冲此值减小时，首次加热变快	4
P010	控制强度系数	0~3	此值越大控制强度也越大	1
P011	加热参数P	0.1~最大	加热端的比例带	8.0
P012	加热参数I	1~最大	加热端的积分时间（再调时间）	100
P013	加热参数D	1~最大	加热端的微分时间（预调时间）	15
P014	提前控制量	0.1~10	提前进入控制状态单位：度	5.0
P015	加热周期HT	1~100	在PID控制时的一个输出周期的时间，单位为秒。	继电器：20 固态：1
P016	温度量程设定	400或1200	400：最高设定值与测量值为400度 1200：最高设定值与测量值为1200度	400
