SYD-510Z-1自动凝点倾点测定仪

一、用途及适用范围
SYD-510Z-1自动凝点倾点测定仪用于测定变压器油及轻质油的凝固点、倾点值（不适用于粘稠度大的石油产品），LCD液晶图形滚动显示、人机对话界面，菜单提示输入，方便直观。具有误操作软件提示修改功能，界面清晰，易操作，自动打印试验数据，实现了试验全过程的微机自动化控制，是理想的进口仪器替代产品。

二、主要技术特性和参数
1、工作电源：     AC220V±10%，50Hz±1Hz。
2、制冷速度：     10min＞40℃；制冷深度：-60℃。
3、凝点重复性：   ≤2℃；倾点重复性：≤3℃。
4、冷却水压力：   0.5kg/cm2。
5、使用环境：     室温～30℃。
6、再现性：     ±4℃。

三、主要结构及工作原理图
（一）主要结构

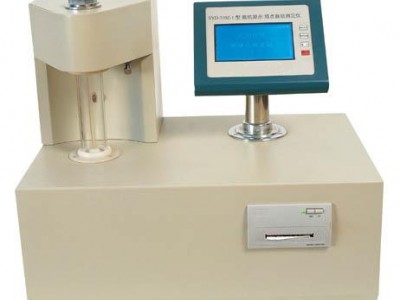

主要结构见图1所示。

SYD-510Z-1自动凝点倾点测定仪

图中各序号的意义如下：
⑴ 凝点主机；⑵ 液晶屏；⑶ 打印机；⑷ 盛油杯；⑸ 放油管；⑹ 调压旋钮；⑺ 垫脚；⑻ 出水口；⑼ 入水口；⑽ 放油口；⑾ 电源插座；⑿ 电源开关；⒀ 键盘。
（二）工作原理
SYD-510Z-1自动凝点倾点测定仪采用MCS-51单片机为核心，半导体制冷，选用进口高精度传感器，将信号采集进来经电路整型，送入计算机进行数据处理，根据油温变化情况，编制实时应用软件。配有A/D、I/O、输入输出接口，采用LCD液晶图形滚动显示，时实跟踪显示油质温度的变化状态微分检测与温度变化相互切换，图形动态模拟工作过程、形象逼真、图文并茂。电气控制框图见图2所示。

SYD-510Z-1自动凝点倾点测定仪

（三）仪器特点
1、采用图形动态模拟工作状态，屏幕再现试验过程；
2、实时跟踪油质温度的变化；
3、半导体制冷，测试速度快，结果准确；
4、注油、测试、放油自动完成；
5、配有时钟等多种参数提示。

四、使用方法
1、仪器安装
⑴ 打开仪器包装，检查仪器有无损坏；
⑵ 装箱单核对仪器型号及配件；
⑶ 检查仪器无误后方可进入仪器调试。
2、仪器开机准备
⑴ 将电源线插入AC220V 三芯插座，
并有良好的接地线；
⑵ 试验油路用石油醚清洗干净。
3、测试操作步骤
⑴ 打开电源开关，显示屏显示“欢迎使用”图标（见图3）。

SYD-510Z-1自动凝点倾点测定仪

⑵ 按“确认”键显示屏进入设置界面（见图4）；按“移动光标”键，作选项；按“修改数值”键，完成所需设置的数字及日期（如默认屏幕初始值可按“确认”键进入工操作界面）。

SYD-510Z-1自动凝点倾点测定仪

⑶ 设置完成后，按“确认”键，进入工作显示界面，此时屏幕显示温度、时钟、气压及设定初值。将油杯盖打开，先用石谜后油样清洗油路，将油加满，移动光标至加压位置按“确认”键，加压泵工作，移动光标至注油位置，按“确认”键油阀开关打开油杯中的油就会自然下流，待出油口流出油为止，按“确认”键停止放油油阀开关关闭，第一次凝点试验要调解压力其调解步骤是按“移动光标”键为 “加压”位置按“确认”键，调解气压其数值为650±10Pa（在加油后，出厂以校准）。
⑷ 依次设置界面参数，完成选择至“启动”位置，接通水源按“确认”键，仪器进入自动工作状态，此时液晶屏显示温度、时钟、气压及设定初值。打开水源保持一定压力，如水压力达不到规定值时计算机具有提示功能（见图5）。
⑸ 当仪器测试达到凝固点值时仪器自动检测，试验结果由打印机自动打印记录下来。
⑹ 选择到注油位置按“确认”键放出残油，按“复位”键屏幕显示返回第一界面。（如继续试验可重复上述步骤）
⑺ 关闭电源，测试工作结束。
4、举例
⑴ 凝点测试：
如测试-25号油样，按“确认”键进入设置提示界面，温度设置为-30℃，比油标号低5℃即可，油号可设置为001#，为油样序号，也可设置其它数值，大气压强可默认（在标准大气压强下）屏幕数值，试验日期设当前日期，调解气压为650±10Pa（出厂时压力已调好无需用户调整），按“移动光标”键至启动键，按“确认”键仪器进入自动测试状态，当制冷深度达到设置前10℃时开始加压测试，每降低2℃加压测试一次凝点值，当油样未达到凝点值时，继续降低2℃测试，直到油样达到凝点值时仪器自动检测到凝点，仪器自动打印测试结果。
⑵ 柴油凝点测试：
柴油凝点测试方法符合“SH/T 0247—92标准”，柴油凝点测试不调解压力。
如测试0号柴油样，按“确认”键进入设置提示界面，温度设置比试样标号低15～20℃即可（对不知油号试样设为默认值-27℃），油号可设置为002#，为油样序号，也可设置其它数值，大气压强可默认屏幕数值，试验日期设当前日期，加入试样具体方法与凝点相同。按“移动光标”键至“启动”位置，按“确认”键仪器进入自动测试状态。仪器开始制冷，当制冷深度达到设置温度时，制冷停止开始回温测试，当油样达到柴油凝点值时仪器自动检测试验结果。当仪器设定值与检测值结果相近时计算机会提示此次试验结果无效，预置温度偏高应降低10℃输入，试验前应将油杯补满试样重新开始测试。
⑶ 倾点测试：
设置温度与凝点温度相同，其测试方法与也与凝点测试方法雷同。不同之处是当凝点被检测出之后停止制冷打印测试结果。而倾点是凝点被检测出之后仪器自动回温，检测融化那一点温度就是油样的倾点值。

五、注意事项
1、更换试样时，油杯须进行清洗。
2、注意水源保持一定压力，压力不稳影响仪器正常工作。
3、气压调节出厂前已校准，需调节气压时请参照以上步骤。
4、SYD-510Z-1自动凝点倾点测定仪应放在10~40℃，相对湿度80％以下，且在空气中不含腐蚀气体和有害物质情况下保存。
5、在用户遵守产品的保管、使用、安装运输规则时，从公司发货之日起，12个月内因产品质量不良而不能正常工作的，公司负责为用户免费修理和维护。
警告：切勿自行拆卸本仪器，切勿在带电状态下检修本仪器，防止发生触电等人身伤害事故。

六、常见故障及排除方法

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 6.1pt; BORDER-LEFT: medium none; WIDTH: 446.55pt; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 width=595 border=1>

normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>序号	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>常见故障	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>排除方法	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>备注
normal style="LINE-HEIGHT: 15pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">打开电源液晶屏无显示	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">检查电源是否插好，打开仪器侧板检查各插头是否有松动。	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 15pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>2	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">没有压力	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">气泵坏；气路导管是否脱开。	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 15pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>3	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">不制冷	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">制冷器坏；整流管坏。	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">水压不足
normal style="LINE-HEIGHT: 15pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>4	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">无水压	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">水压开关坏。	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>５	normal style="LINE-HEIGHT: 16pt; mso-line-height-rule: exactly">测试数据误差大	normal style="LINE-HEIGHT: 16pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">气压调解数值不准。	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>
normal style="TEXT-ALIGN: center" align=center>6	水压开关漏水	更换水压开关胶皮	易损件

警告：仪器发生故障时应立即切断电源，待仪器冷槽恢复到常温后请专业人员检修并排除故障后方可继续使用，防止发生意外！
七、仪器成套及技术文件
1、仪器成套

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>序号	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>数量	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">SYD-510Z-1型自动凝点倾点测定仪	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">水管	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">打印纸	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>卷	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>4	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">出油管	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>5	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">电源线（250V/value="6" UnitName="a">6A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>１	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>
