LC-2冷滤点抽滤器

一、用途及适用范围
格莱莫LC-2冷滤点抽滤器是根据中华人民共和国行业标准SH/T0248-2006《柴油和民用取暖油冷滤点测定法》规定的要求设计制造的，适用于按SH/T0248-2006标准规定的测定方法、再配以冷浴等其它装置，测定馏分燃料，包括含有流动性改进剂或其它添加剂，供柴油发动机和民用取暖装置使用的燃料的冷滤点。

二、主要技术规格与参数
1、工作电源：     AC220V±10%，50Hz。
2、抽气压力：     U型管压差计1961Pa（200㎜H20）。
3、试杯：         玻璃、平底、圆形，内径31.0㎜～32.0㎜，壁厚1.0～1.5㎜，杯高115～125㎜，杯上45ml处有一刻度线。
4、过滤器：       黄铜材料制成，过滤网网孔尺寸45um(330目)。
6、工作环境：     环境温度-10℃～+35℃；相对湿度≤85%。
7、整机功耗：     不大于150W。
8、仪器净尺寸(长×宽×高)： 250㎜×150㎜×380㎜（不含减压瓶）

三、主要结构
1、整体结构和连接

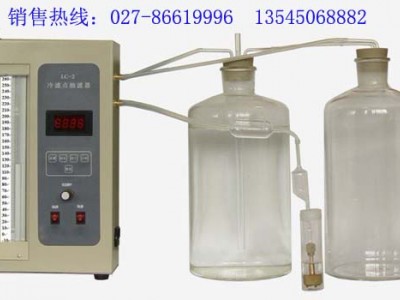

LC-2冷滤点抽滤器为一体化结构的新型仪器，主要结构见图1所示。
⑴ 注水口：     由此口向U型管内注水，仪器工作时，注水口则与大气连通。
⑵ U型压差计：  用所附的针筒灌注清水至两边都在100㎜H20的位置。
⑶ 显示器：     定时显示器，最大显示值是99分59秒，用于设置和实时显示时间。
⑷ 控制键：     见“控制键盘”介绍。
⑸ 负压调节：   调节抽气压力，右旋为大左旋为小。
（注意，不要右旋过头将阀门旋出）
⑹ 抽滤开关：   打开此开关，抽滤泵工作。抽滤泵工作时，此开关的指示灯亮，不工作时，此开关的指示灯灭。
⑺ 电源开关：   打开此开关，仪器接通工作电源。
⑻ 负压瓶1：    内加水至不少于200㎜高，瓶塞为3孔减压瓶塞，上有1支玻璃直管回气管，2支玻璃弯管。
⑼ 直管回气管：  玻璃直管回气管，用于调节压力。
⑽ 瓶塞：        为3孔减压瓶塞。
⑾ 抽滤器组件：  见图3。抽滤器组件中，外有玻璃试杯，试杯上有个3孔试杯塞，用来装温度计、吸量管和通大气；试杯内内置过滤器。
⑿ 瓶塞：        为2孔减压瓶塞。
⒀ 负压瓶2：    瓶内为空气，瓶塞为2孔减压瓶塞，上有2支玻璃弯管。
⒁ U形管接口：  接负压瓶2软管。
⒂ 真空泵接口：  接负压瓶1软管。
⒃ 抽滤器接口：  用软管接抽滤器组件。
⒄ 电源插座：    外电源通过此插座接入电源，外电源应有良好的接地线。
除此以外，负压瓶1的一支玻璃弯管和负压瓶2的一支玻璃弯管用软管连接。
注：请从配件中选择合适口径的软管连接气路，各软管的长度请根据实际安装需要自行裁剪。

2、控制键盘
控制键盘见图2所示。
⑴ 设置键：     按此键，仪器进入参数设置工作状态。

⑵ 向右键：      按动此键选择需要设置的位。每按一次右移一位且该位闪烁，移到最低位后又从左开始右移。
    ⑶ 向上键：      每按动此键一次，表示选中位在当前数值上加1，加到9后又从0开始往上加。
⑷ 计时键：      按动此键，定时器开始加法计时，一直加到设置的定时时间后计时停止。
⑸ 复位键：      按动此键，仪器停止当前工作，进入初始工作状态。

四、使用方法
（一） 测试前的准备
1、使用LC-2冷滤点抽滤器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准SH/T0248-2006《柴油和民用取暖油冷滤点测定法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
    3、按SH/T0248标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查仪器的外壳，必须处于良好的接地状态；接入的电源线应有良好的接地端。
（二）使用方法
1、U型管内注水：
⑴ 电源不开，负压调节左旋到最大。
⑵ 用所配的针筒接上细的乳胶管，吸取洁净的清水从注水口慢慢注入，直到U型管两边的水位(水面下凹的平面)都在100㎜H20的位置。
注：如果两边水位有高低，则可以用所配的针筒和乳胶管，将乳胶管从“注水口”慢慢插入U型管，直到乳胶管口露出U型管另一端的水位，然后用针筒抽去乳胶管内的空气，拔去针筒推杆，使U型管内两端空气压力一致。然后慢慢拔出乳胶管，观察水位并补充注水，经过几次反复直到达到水位的要求。
2、按图3所示连接好抽滤器组件，其中各连接的乳胶管的长短根据实际情况剪。

需要注意的是：
⑴ 抽滤总成和吸量管的连接是硬连接，需要十分小心，防止吸量管破损。
⑵ 抽滤总成底部装有过滤器，过滤器内装有过滤网，需保持过滤网的清洁。
3、按图1所示安装好仪器，在负压瓶1（真空水箱1）内加水至不少于200㎜高，并注意减压瓶塞要塞紧瓶口密封，各玻璃弯管、直管插入减压瓶塞时也要密封，然后接通工作电源。
4、打开电源开关（抽滤开关不开），调节负压调节旋钮至最大，用手轻轻拔真空水箱1内得通气直管，使U型压力表的读数大于200㎜H2O，然后调节负压调节旋钮，使U型管压差计的压差为1961Pa（200㎜H2O）,刻度表上为200㎜H2O的位置。
5、根据SH/T0248-2006标准要求，设置定时时间（例：1分钟）。
6、试杯中按要求放入试样，并将抽滤器组件放入试管中，注意连接的乳胶管必须保持畅通。
至此，本仪器抽滤前的准备工作已经基本完成，待做冷滤点试验的其它条件具备后则进行如下操作。
7、打开抽滤开关——此时抽滤开关指示灯不亮，按动计时按键——此时抽滤开关指示灯亮，定时器开始做加法计时，仪器对试样做抽滤试验。
8、当定时器的计时时间到达所设定的时间（例：1分钟）时，抽滤停止，抽滤开关指示灯灭。
五、 注意事项
1、应严格按照中华人民共和国行业标准SH/T0248-2006《柴油和民用取暖油冷滤点测定法》的规定操作本仪器。
2、使用前先检查电气线路绝缘性能是否良好，以保证安全用电。
3、抽滤器组件组装时须十分小心，防止损坏玻璃器件。
4、每次试验完毕，应将抽滤总成、特别是过滤器中的过滤网用乙醚等溶剂清洗干净，保持畅通，防止因过滤网堵塞而影响试验结果。
5、若因不小心将U型管中的水抽到仪器内部的管路中，应关闭电源，拔下电源连接线，旋开仪器底部储水盒的放水阀，将汇集到放水阀中的水排尽。
6、仪器长期不用时，应擦拭干净，置于通风干燥处。
注意：当室温低于0℃时，请将U型管内及管路内的水、负压瓶内的水放尽，防止结冰损坏器件！
警告：仪器出现故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

六、仪器成套及技术文件

1、仪器成套

2、技术文件

⑴ 使用说明书                                      1份

⑵ 合格证                                          1份

⑶ 产品保修卡                                      1份

参考价格：3500元
