SYD-0232液化石油气铜片腐蚀试验器

一、用途及适用范围
SYD-0232液化石油气铜片腐蚀试验器是按照中华人民共和国工行业标准SH/T 0232《液化石油气铜片腐蚀试验法》所规定的要求设计制造的，适用于测定液化石油气对铜片的腐蚀。

二、主要技术指标及参数
1、工作电源：          AC220V±10% ；50Hz。
2、控温范围：          室温～100.0℃。
3、控温精度：          ±0.5℃。
4、温度传感器：        Pt100。
5、加热功率：          两档，控温加热功率600W，辅助加热功率1000W。
6、搅拌电机转速：      1400r/min。
7、延时范围：          0.01秒～99小时99分。
8、盛样孔：            2个。
9、环境温度：          -10℃~35℃。
10、相对湿度：         ≤85%。
11、整机功耗：         不大于1700W。

12、仪器净尺寸(长×宽×高)：390㎜×310㎜×730㎜

三、主要结构及电路框图
（一）主要结构

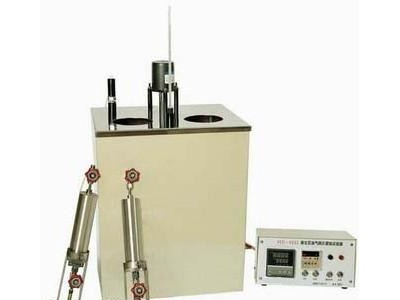

SYD-0232液化石油气铜片腐蚀试验器由两大部分组成(见图1)：
第一部分：恒温箱及搅拌装置。主要是发送相应的信号至控制部分，并执行控制部分所发出的指令，使整个仪器按照控制部分所传达的指令来工作。
第二部分：电气控制部分（包括温度控制和时间控制两部分）。主要是接受恒温箱所传来的信号，并对该信号进行处理分析，并传出指令，传送到恒温箱中的执行机构中。从而实现了整机设计要求的工作状态。

⑴弹筒 ⑵温度传感器 ⑶搅拌电极 ⑷玻璃管温度计 ⑸盛样孔 ⑹控制箱

（二）电路框图
    电路框图见2所示。主要由加热电路、搅拌电机、温控仪、时间继电器等组成，电路结构简单，工作可靠，维修方便。

四、仪器的安装及使用
（一） 使用前的准备
1、使用SYD-0232液化石油气铜片腐蚀试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国石油化工行业标准SH/T 0232《液化石油气铀片腐蚀试验法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
    3、按SH/T 0232标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态，外接电源线必须有良好的接地端。
（二）仪器的安装使用
1、把仪器放置在平稳的实验台上，分别插上电源线、连接电缆等（注意：插座与插头的合理接插）。
2、在恒温箱内加适宜的自来水，接通电源。
3、打开电源开关，温控仪两个显示窗均有数字显示，PV显示此时浴温，SV显示设定温度，如设定值不对，按下控温仪上的SET健，SV显示窗闪烁，用移位键、加减键，将设定值修正在试验要求的40℃上，再按SET键设置结束，然后打开控温加热开关和辅助加热加关。
4、待浴温接近40℃时，辅助加热自动切断，出厂时控温仪已按自整定方式调试好，无特殊情况不须再调整。当显示温度恒定在40±0.5℃时，请查看温度计的读数，如与显示温度略有差别，则可作修正，方法如下：
例如，仪表显示值为40.0℃，玻璃温度计检测值为39.7℃时，按SET键，PV窗显示５C，按加（或减）键确定修正值，使SV值显示-0.3（若玻璃温度计检测值为40.3℃时，则使SV值显示0.3），修正完毕后再按SET键5秒退出B菜单即可。当温度计读数达40±0.5℃时，表明浴温已符合试验要求。
5、 按动时间控制器的拨盘，将时间控制器调至1h，按照标准规定的方式进行试验，当测试时间到1h后，音响器报警，此时可关闭计时开关，取出试验弹。
6、 再按照标准规定的实验步骤进行操作，观察判断铜片腐蚀的情况。
7、实验结束，关闭电源开关。

五、注意事项
1、SYD-0232液化石油气铜片腐蚀试验器在通电前，水浴内必须先加好适宜作浴用的自来水，加热器切不可在空气中使用。
2、 整个试验需严格按SH/T 0232的标准进行。
3、温控仪PV显示窗无浴温显示，表明温度传感器没有插好或损坏。
4、更换保险丝或其它元器件时，应断电进行（保险丝置于电源插座内）。
5、电源线接地端需按国家标准接地。
6、旋开弹筒上方带滚花的盖子，即可在弹筒内挂好试验铜片，但在旋开和旋紧的过程中，只可紧握弹筒筒体和弹筒上方带滚花的盖子，不得握住针阀部位。
7、 不得松动针阀上的方角螺母，以防漏气。
8、若带滚花盖子与弹筒接触处漏气，只需松开盖子上方的两个塑料夹，旋开盖子即可更换“O”型圈防漏。
9、仪器长期不用时，擦拭干净，置于通风、干燥、无腐蚀性气体的地方。
注意：当室温低于0℃时，请将水槽内的水放尽，防止结冰损坏器件！
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

六、仪器成套及技术文件
1、仪器成套
序号 名      称 单位 数量 备注
1 “液化石油气铜片腐蚀试验器”主机 台 1
2 控制箱 台 1
3 弹筒 套 2
4 温度计（棒式）0～50℃分度0.1℃ 支 1
5 ○型圈（φ38×3.1） 只 10
6 ○型圈（φ10×2） 只 10
7 试验铜片 片 4
8 保险丝10A （Ф5×20） 只 5
9 温度传感器 只 1
10 电源线 （250V 10A） 根 1
11 连接电缆 根 1
12 磨片器 台 1
13 温度计挡圈（1#） 只 4
14 挂钩 只 6
2、技术文件
⑴ SYD-0232液化石油气铜片腐蚀试验器使用说明书                                          1份
⑵ 控温仪说明书                                        1份
⑶ 合格证                                              1份
⑷ 产品保修卡                                         1份

参考价格：19000元
