SYD-0206变压器油氧化安定性试验器

一、安全指示
为了能正确使用SYD-0206变压器油氧化安定性试验器，避免仪器的损坏或伤及自己或他人，在使用本仪器前，请仔细阅读下列安全指示，并把这些安全指示放在每个使用本仪器的人都能看到的地方。
（一）警告
1、本仪器为高温、高压、精密试验仪器，使用前请详阅使用说明书，谨慎操作，注意安全！
2、仪器出现故障时应及时切断电源，关闭氧气供气阀门，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
3、切勿自行拆卸本仪器，切勿在带电状态下检修本仪器，否则会发生触电等伤害事故！
4、本仪器所试验的试样和使用的氧气为易燃物质，氧气瓶为高压容器，请严格按照防火、防爆的要求操作和使用，保证试验场所无明火存在并通风良好。
（二）注意事项
1、为保证安全，本仪器应有良好的接地线。
2、SYD-0206变压器油氧化安定性试验器应安放在干燥、通风良好的环境中使用，避免在潮湿、有腐蚀性气体、有明火的环境中使用。
3、仪器工作时必须有试验人员现场值班，监控仪器的工作状态，及时更换氧气瓶（若使用氧气瓶供气时），防止氧气泄漏造成伤害事故。
4、试验用的玻璃器皿应轻拿轻放，防止损坏。
5、试验结束后，应及时关闭电源、关闭氧气供气阀门。
6、仪器不用时，应擦拭干净，存放在干燥、通风、无腐蚀性气体的地方。
7、当使用氧气瓶供气时，请按氧气瓶的使用要求正确使用，注意使用安全！
8、在氧气瓶供气的情况下，请根据用气量的大小准备足够的更换氧气瓶，确保连续164小时的试验。

二、仪器概述
（一）适用标准及适用范围
SYD-0206变压器油氧化安定性试验器是根据中华人民共和国行业标准SH/T 0206《变压器油氧化安定性测定法》所规定的要求设计制造的。适用于按SH/T 0206标准规定的方法测定变压器油的氧化安定性。
（二）主要性能
SYD-0206变压器油氧化安定性试验器全按照标准SH/T 0206《变压器油氧化安定性测定法》设计制造，采用金属浴结构，试验过程中无需加水补水，清洁，无污染，环保节能，使用简便。本仪器是变压器油的生产、使用单位，各相关院校、科研部门等测试变压器油的氧化安定性能首选的一种自动化仪器。

三、主要技术指标及参数
1、工作电源：     AC220V 50Hz，功耗：≤1100W。
2、控温方式：     数显控温表自动控温。
3、控温范围：     室温～160℃，
4、控温精度：     设定温度±0.2℃。
5、测温元件：     热电阻。
6、试样数量：     6路，同时可以作6个试样。

7、仪器净尺寸(长×宽×高)：480㎜×350㎜×595㎜

四、仪器结构

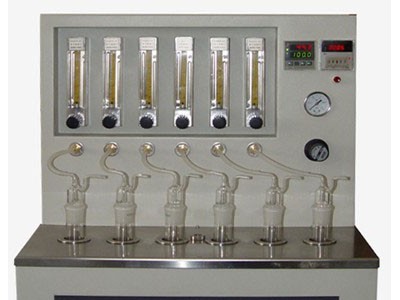

SYD-0206变压器油氧化安定性试验器正面结构见图1所示。
1、仪器上配有温控仪，用于控制金属浴温度在100℃±0.5℃或110℃±0.5℃。用户也可根据实际需要调整温控仪。玻璃温度计显示温度为金属浴温度，如果温控仪显示的温度与玻璃温度计显示值不一致，请根据玻璃温度计的示数来校准温控仪。
2、仪器装有由压力表和调节旋钮组成气体减压器，用作对供气气源进行减压和稳压。
3、仪器的工作台面共有6个试验浴，既可以进行1个试样的试验，也可以同时进行多达6个试样的试验，方便灵活。
4、仪器上装有6支流量计，分别指示通入6个氧化管的气体流量。仪器所用气源为纯度不低于99.5%的氧气，来自氧气瓶的可直接使用。仪器内配有一个气体缓冲罐，以使进入各氧化管的气体流速更加稳定。氧气的输入口在仪器的右侧。氧气流量调节至17mL/min±0.1 mL/min。
仪器上装有计时器，用于记录试验的时间，计时器下的按钮为计时启动按钮。

⑴ 进气插孔：在仪器左侧上方，是仪器的供气气源的进口插口，为快拔式插口。⑵ 试验浴：共6个，内置试验器皿，根据需要可以进行1个至6个试样的试验。 ⑶ 出气口：氧气出气口，每个出气口对应一个流量计、对应一个试验浴。⑷ 流量计：共6个，用于调节和控制每一组试样的氧气量。流量计结构见图左所示。

注意：本流量计的单位是L/ h。氧气流量调节要求是17mL/min±0.1 mL/min，换算成L/ h则氧气流量调节为1.02L/h±0.006L/h。
⑸ 温度控制仪：本仪器试验浴的恒温控制仪，根据试验要求设定和控制试验浴的温度。
⑹ 计时器：最大计时时间为999.9小时，通过计时器上的控制按键可以设置计时时间。
⑺ 计时启动按钮：计时时间设定后，按动此键计时器开始工作。
⑻ 流量管：既是该流量计流量的通道，上面的刻度又显示其流量的大小。
⑼ 电源开关：在仪器左侧上方，打开此开关，仪器接通电源，指示灯亮。
⑽ 加热指示灯：当加热浴加热时该指示灯亮。
⑾ 电源指示灯：当电源开关打开后该指示灯亮。
⑿ 压力调节旋钮：调节送进仪器的气体压力的大小。通常与压力表一起使用，组成气体减压器，以稳定各试管的供气量。
⒀ 压力表：指示经压力调整后输送进仪器的气体压力值。
⒁ 流量控制旋钮：顺时针旋到底为关闭该流量计，逆时针旋转则打开流量计并慢慢加大流量。
⒂ 浮球：流量显示浮球，浮球所在的位置指示的是该流量计的流量值。

五、使用方法
（一）测试前的准备
1、使用SYD-0206变压器油氧化安定性试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准SH/T 0206《变压器油氧化安定性测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查SYD-0206变压器油氧化安定性试验器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
（二）仪器连接
试验时，仪器的连接见图所示。

1、气体减压器：将氧气瓶内的输出压力减到一定的值。
2、氧气瓶：供气气源。
3、气瓶连接管：连接仪器和气瓶的专用输气软管。
4、仪器主体：按图示放置好氧化管（见本节6、7）。
    5、连接软管：将流量计的出气口和氧化管组件中输气管的进气口连接起来。
6、通氧管：对试样供气的输气管。其进气口连接流量计的出气口，其出气口通大气。
7、试管：内置试样，与通氧管一起组成氧化管。
（三）使用方法
1、将主机电源线插入市电，再用气瓶连接管将仪器和气体减压器连接起来。
2、打开主机电源开关，调整温控仪的设定值为试验所需温度100℃或110℃，系统开始控温。当试验孔中无氧化管时，请用本仪器配置的浴盖将试验孔盖上，以防杂物落入。
3、当温控仪指示的温度达到并稳定在试验温度100℃±0.5℃或110℃±0.5℃范围内时，将25g±0.1g已滤好的试样装入清洁、干燥的试管内，并放入铜螺旋线和输气管。将装配好的氧化管放入浴孔中并依次装好通氧管。
4、氧气供气量调节
⑴ 打开氧气瓶的阀门，调节氧气瓶减压器，使减压器的输出约0.5～1.0 MPa。
⑵ 调节仪器上的压力调节旋钮，使仪器上压力表的输出在约0.20 MPa的位置。
注：氧气瓶减压器的输出约0.5～1.0 MPa和仪器压力表的输出约0.2 0MPa是初步调整值，在调节各流量计的流量时还需要做微调，最终确保下面第⑶条中使6只流量计的值达到试验的要求。
⑶ 调节6只流量计，并通过仔细调节压力调节旋钮，修改压力表的输出值，直到通入每个试验管的氧气流量至标准要求的范围(17ml/min±0.1ml/min即1.02L/h±0.6L/h)。
注意：
A、氧气供气量开始调节时，首先要使工作的流量计开启（一般情况下仪器出厂时已经开启），供气量从0.10Mpa开始，边调节每个试验管的氧气流量，边调节和加大氧气供气量，使供气量从0.10Mpa开始逐步加大，控制在约0.20Mpa左右的压力水平。
B、供气量的调节必须循序渐进，逐步加大，千万不能一下子加大到0.20Mpa，防止将仪器内的气路损坏！
C、仪器工作时的最大供气量不能超过0.20Mpa，防止发生意外！
⑷ 调节仪器的压力调节旋钮时会使每个试验管的氧气流量发生变化，因此，必须慢慢调节氧气流量，使每个试验管的氧气流量达到标准要求的范围。
⑸ 在仪器工作时间，要随时观察每个试验管的氧气流量，并作必要的调整，使氧气流量维持在标准要求的范围内。
5、设定好计时时间，从第一支氧化管放入加热浴时按下计时器按钮开始计时。
6、关闭气源
当达到试验时间(164h)时，切断氧气，依次取出氧化管放在清洁、干燥的暗处冷却1h，以便接下来的沉淀物测定试验。
注意：关闭气源时先将氧气瓶的阀门关闭，再关闭氧气瓶上气体减压器的阀门。
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

六、仪器成套和技术文件
1、仪器成套
序号 名    称 单位 数量
1 SYD-0206型变压器油氧化安定性试验器 台 1
2 氧化管（含试管、通氧管） 套 6
3 温度计（0℃～150℃、分度0.5℃） 支 1
4 浴盖 只 6
5 备用硅胶管（内径φ4） 米 1
6 气瓶连接管（带接头，连接氧气瓶至仪器） 根 1
    2、技术文件
⑴ “SYD-0206型变压器油氧化安定性试验器”使用说明书 1份
⑵ 产品合格证书 1份
⑶ 产品保修卡                                            1份
