SYD-8017B自动饱和蒸气压测定器

一、用途及适用范围
SYD-8017B自动饱和蒸气压测定器是按照中华人民共和国标准GB/T8017《石油产品蒸气压测定法（雷德法）》和美国试验与材料协会标准ASTM D323的要求设计制造的,适用于测定汽油、易挥发性原油及其他易挥发性石油产品的蒸气压。不可用于测定液化石油气的蒸气压。

二、主要技术指标及参数
1、供电电源：     AC220V ±10%、50Hz；
2、仪器功耗：     ≤1700W；
3、试验用弹：     同时3个试验弹；
4、水浴温度：     37.8℃
5、控温精度：     ±0.1℃；
6、加热功率：     1600W；
7、弹体运动：     跷跷板式往复运动；
8、压力范围：     （0～200） kPa 或（0～29） psi；
9、环境温度：     5~35℃；
10、相对湿度：    ≤85%。

三、仪器概述

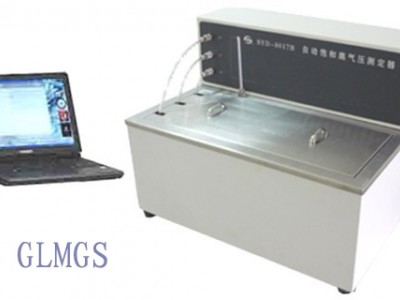

SYD-8017B自动饱和蒸气压测定器是由上位机（台式电脑或笔记本电脑）和下位机（仪器主机）两大部分组成，两者经由USB通讯接口相连。由于采用计算机对系统各部分进行检测、计算和控制，使得整个系统具有操作方便、自动化程度高、试验结果准确、重复性好等优点。系统的温控加热循环方式经特别设计，采用目前最先进的加热技术，在从根本上做到了水电分离的同时，还去掉了水浴里用来遮盖加热管的隔板，使水浴总高度减少，浴内没有死角、清晰见底，可省水节能，还方便用户对水浴的定期清洁。另外将弹的运动方式由传统的水平轴向350度旋转改成“跷跷板”式的运动，使试样在弹内的搅动更充分，更符合标准规定的要求，饱和蒸气压的结果更准确，整机的技术水平目前在国内同类仪器中处于领先地位。
整个系统除PC机外，下位机的主要组成部分为：主控板、恒温水浴、加热器、水浴循环系统、温度测控装置、压力检测系统、试验弹运动机构及试验弹等。各部分功能简述如下：
1、PC机（台式机或笔记本电脑）安装全自动饱和蒸气压测定器上位机软件，它能按照用户的指令，将下位机采集到的数据收集上来，还能自动进行分析、计算、绘图、显示、存储及打印。
2、主控板：内部采用单片机控制，按照预先设定的程序，在PC机的控制下，指挥系统所有部件的协调运行。
3、水浴循环系统：给试验弹提供均匀合适的试验温度。
4、温度测控装置：控制恒温水浴的温度，依据模糊控制理论，使水浴温度恒定在37.8±0.1℃的范围内。
5、压力检测系统：实时采集三个试验弹的压力数据，送给主控板。
6、试验弹：符合国标规定，拆装方便，最大耐压为1Mpa。
7、试验弹运动机构：“翘翘板”式运动。改变了传统的水平轴向350度旋转的运动方式，使试样在弹内的搅动更充分，更符合标准规定的要求，饱和蒸气压的结果也更准确。

四、使用方法
（一）使用前的准备
1、使用SYD-8017B自动饱和蒸气压测定器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T 8017《石油产品蒸气压测定法（雷德法）》、参阅ASTM D323标准，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态，外接电源线必须有良好的接地端。
（二）仪器开箱及安装
1、仪器开箱后，按照装箱单检查各部件是否齐备，有无破损。
2、将仪器放置在水平的台面上，周围不存在影响仪器正常工作的腐蚀性气体、电磁干扰等现象。
3、水浴内加入清洁的自来水至水线标记。
4、确保电源开关在"关"的状态下，将电源插头插入220V市电。
（三）操作说明
1、开机
打开仪器上的电源开关，电源指示灯（前面板上的红色灯）应亮，这时有声响提示，表示仪器开机正常。
2、运行上位机软件
打开PC机（台式机或笔记本电脑），在其桌面上找到全自动饱和蒸气压运行程序的快捷方式图标，并双击之。
SYD-8017B自动饱和蒸气压测定器

若一切正常，可看到如下界面：

SYD-8017B自动饱和蒸气压测定器

当界面中的绿灯闪烁时，表明开机正常。
如果出现如下提示，表明上、下位机间的通讯异常，此时应请检查下位机的电源是否打开，以及USB连接线是否正常插好。

SYD-8017B自动饱和蒸气压测定器

五、试验过程描述
按标准GB/T 8017的要求，把试验弹清洗干净。在保证软管中没有水进入时，先将快速插头与压力传感器接好，再把三个空气室放入水浴中。当水浴温度稳定到37.8 ±0.1℃之后，将按标准制备好的汽油室拿来，同时从水浴中取出空气室，尽快排出里面的水，将二者装配到一起，整个装配过程不能将空气室与传感器的接头拔掉。将装好的弹斜向倒置，让汽油室里的试样流入空气室中，然后将弹放入水浴里的弹架上，同时将软管理顺即可。
在主界面启动测试开始，系统会自动控制弹做“跷跷板”式运动。由于放入了汽油室，水浴的温度会有些许的下降，这属于正常现象，3～5分钟后温度会回到37.8 ±0.1℃
三个弹的压力值分别用两种单位显示，方便用户使用，同时屏幕还显示了水浴温度和测试开始后的时间计时，所有数据每秒刷新一次，系统会自动按照标准要求判断压力是否已达到平衡，并自动结束试验。试验结束后，系统会发出声响提示音。

六、注意事项
1、仪器使用前要确保三芯电源插座里的地是实地。
2、要经常保持仪器各部分干燥、清洁，以便试验能正常进行。
3、在水浴无水或水面没达水线标志的情况下，严禁启动加热，否则会损坏加热元件及水浴循环系统。
4、当水浴开始加热及试验开始后，最好将水浴上盖盖上，尤其当室内温度较低时，这样可以节能，利于系统保温。
5、试验操作时要小心、仔细，不要将水弄到侧控制箱和后控制箱里，否则会引起仪器故障或可能发生危险。
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

七﹑仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 5.4pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-table-layout-alt: fixed; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="MARGIN-LEFT: 19.35pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">全自动饱和蒸气压测定器主机	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">笔记本电脑	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">试验氧弹总成	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">温度计（34~42℃，分度0.1℃）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">饱和蒸气压专用
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">不锈钢水浴上盖	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">放水管（Φ18×Φ13）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">保险丝15A（Φ5×20）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">USB通信线	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">安装光盘	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>张	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">饱和蒸气压校正仪	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>11	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">USB-HUB	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>

2、技术文件
⑴ 使用说明书                                        1份
⑵ 产品合格证                                        1份
⑶ 产品保修卡                                        1份
