SYD-8017A自动饱和蒸气压测定器

一、用途及适用范围
SYD-8017A自动饱和蒸气压测定器是按照中华人民共和国标准GB/T8017《石油产品蒸汽压测定法（雷德法）》和美国试验与材料协会标准ASTM D323的要求设计制造的,适用于测定汽油、易挥发性原油及其他易挥发性石油产品的蒸气压。不可用于测定液化石油气的蒸气压。

二、主要技术指标及参数
1、供电电源：     AC220V ±10%、50Hz；
2、仪器功耗：     ≤1700W；
3、实验用弹：     同时可进行3个试验弹的试验；
4、水浴温度：     37.8℃
5、控温精度：     ±0.1℃；
6、加热功率：     1600W；
7、弹体运动：     跷跷板式往复运动；
8、压力范围：     0～200 kPa 或 0～29 psi；
9、环境温度：     5~35℃；
10、相对湿度：    ≤85%。

三、仪器概述
SYD-8017A自动饱和蒸气压测定器是由单片机控制的全自动的饱和蒸汽压测定器，由于采用计算机对系统各部分进行检测、计算和控制，使得整个系统具有操作方便、自动化程度高、试验结果准确、重复性好等优点。系统的温控加热循环方式经特别设计，采用目前最先进的加热技术，在从根本上做到了水电分离的同时，还去掉了水浴里用来遮盖加热管的隔板，使水浴总高度减少，浴内没有死角、清晰见底，可省水节能，还方便用户对水浴的定期清洁。整机的技术水平目前在国内同类仪器中处于领先地位。
本仪器设计为全中文界面，在每个界面的底部均有当前操作提示，用户甚至不需看说明书，只要按当前提示操作就可进行试验。当测定结束时，系统会发出声音提示，并锁定测试结果，等待用户进一步选择，还可以对结果进行打印。
整个系统由电源板、系统板、控制板、恒温水浴、加热器、水浴循环系统、温度测控装置、压力检测系统、实验弹、试验弹搅拌机构、液晶显示屏、键盘及打印机等部分组成。各部分功能简述如下：
1、系统板是整个系统的运行中枢，按照预先设定的程序，在用户的键盘操作下，指挥系统所有部件的协调运行。
2、恒温水浴及其循环系统用来给实验弹提供均匀合适的实验温度。
3、温度测控装置用来控制恒温水浴的温度，使之恒定在37.8 0.1℃范围内。
4、压力检测系统用来对三个实验弹的压力数据进行采集和计算。
5、实验弹是按照国家标准制造的，最大耐压为1Mpa。
6、试验弹运动机构：“跷跷板”式运动。改变了传统的水平轴向350度旋转的运动方式，使试样在弹内的搅动更充分，更符合标准规定的要求，饱和蒸气压的结果也更准确。
7、液晶显示屏是人机对话的界面，仪器内所有信息均通过该界面与用户交流。
8、键盘是人机对话的工具，用户通过键盘告诉仪器进行各种所需操作。
9、打印机用来打印试验报告。

四、仪器结构

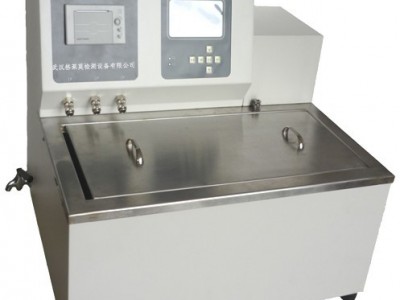

仪器结构见图1所示。

SYD-8017A自动饱和蒸气压测定器

1、放水阀；
2、打印机；
3、压力传感器与弹体连接快速接头；
4、水浴盖；
5、显示屏与控制面板；
6、玻璃温度计座；
7、水浴。

五、使用方法
（一）使用前的准备
1、使用SYD-8017A自动饱和蒸气压测定器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T8017《石油产品蒸汽压测定法（雷德法）》、参阅ASTM D323标准，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态，外接电源线必须有良好的接地端。
（二）仪器开箱及安装
1、仪器开箱后，按照装箱单检查各部件是否齐备，有无破损。
2、将仪器放置在水平的台面上，周围不存在影响仪器正常工作的腐蚀性气体、电磁干扰等现象。
3、水浴内加入清洁的自来水至浴内水线标。
4、确保电源开关在"关"的状态下，将电源插头插入220V市电。
（三）操作说明
1、开机
打开电源开关，电源指示灯（红色）应亮，这时有声响提示，表示仪器开机正常，系统显示开机界面。

2、主界面
此时按任意键进入系统主界面，如图所示：

SYD-8017A自动饱和蒸气压测定器

屏幕左上方显示产品的标准号，右上方显示系统时钟，屏幕中间有三行菜单，一个手型光标缺省指向第一菜单行“加热开始”处；中下部显示当前水浴温度；最底行是操作提示，用户可以按此进行操作，基本无需看说明书。时钟和温度每秒钟刷新一次。
用上下键，光标可在三个菜单处移动。
3、水浴加热
注意:SYD-8017A自动饱和蒸气压测定器开始使用前请一定先在水浴中加入足量的水，水面要达到浴内水线标志，并且先在系统自检及参数设置界面检查水浴循环泵的工作是否正常，只有当水浴里的水循环能够正常进行时，才可以启动系统加热，否则会烧毁加热器。
当光标指向第一菜单行“加热开始”处时，按下“确定”键，系统开启水浴循环系统，接通加热器，开始加热水浴，同时菜单行相应变成“加热停止”，此时如果再按下“确定”键，水浴循环系统停机，加热器断电，系统停止对水浴的加热，同时菜单行又变回“加热开始”。面板上的黄色加热指示灯指示加热器正在工作中。当启动系统加热后，系统会自动控制加热速率，约半小时左右稳定到实验要求的温度：37.8±0.1℃。
4、试验开始
当光标指向第二菜单行“试验开始”处时，按下“确定”键，系统启动试验开始。切记：一定要在水浴温度稳定到37.8±0.1℃范围内之后再启动试验，否则试验结果不对。
5、试验参数设置
当光标指向第三菜单行“系统自检及参数设置”处时，按下“确定”键，系统进入二级菜单，界面如下图所示：

SYD-8017A自动饱和蒸气压测定器

在二级菜单界面有6个菜单行可选择，上下键可使光标在菜单行之间切换。
当光标指向第一菜单行“试验参数设置”处时，按下“确定”键，系统进入试验参数设置界面，见图所示：

SYD-8017A自动饱和蒸气压测定器

在此界面用户可以输入各项试验参数，用于试验报告的打印。如样品名称可以用两位数字编号，采样地点和操作者号也一样。输入完成后，用“确定”键保存试验参数后返回二级菜单，“取消”则直接返回二级菜单。此界面参数也可不用。
6、弹体运行
当光标指向第二菜单“弹体运行启动”处时，按下“确定”键，系统启动弹体运行机构，此时弹架应该会带着弹做“跷跷板”式摇动。同时菜单行相应变成“弹体运行停止”。此时如果再按下“确定”键，弹体运行机构停机，同时菜单行又变回“弹体运行启动”。此功能用来对弹体运行机构进行自检。
7、水泵循环
当光标指向第三菜单“水泵循环启动”处时，按下“确定”键，系统启动水浴循环泵，同时菜单行相应变成“水泵循环停止”。此时如果水浴里加够了实验用水，就可以看到水在泵的作用下被搅动。
注：如果没有加水，请不要启动水泵；如果要进行实验，请一定先加水，再启动水泵，同时观察水循环能正常进行时再启动系统加热。
此时如果再按次下“确定”键，水泵停止工作，菜单又变回“水泵循环启动”。此功能用来检查水泵的工作是否正常。
8、时间校正
当光标指向第四菜单行“时间校正”处时，按下“确定”键，系统进入时间校正界面，见图所示：

SYD-8017A自动饱和蒸气压测定器

在此界面，用户可以对当前时间进行校正。校正完成后，用“确定”键保存试验参数后返回二级菜单，“取消”则直接返回二级菜单。此功能用来校准时钟，仪器断电后，内置锂电会继续时钟的运行。

9、压力校正

当光标指向第四菜单行“压力校正”处时，按下“确定”键，系统进入压力校正界面，见下图所示：

右边一列是校正值，可调范围：±12.5 kpa，左边一列是经校正后的测量值。此时可将压力校正仪的快速接头与某一压力传感器相连，按照附录所示方法进行操作，当调整右边校正值时，左边的检测值会相应跟着变化。调整到检测值与校正值一致即可，顺序对三只压力传感器进行校正，校正结束，用“确定”键保存压力校正值后返回二级菜单，“取消”键则直接返回二级菜单。
此校正也可以实验结束后进行，用打气筒将此界面的压力值打到与实验结果一致，此时U型管压力计的读数即为修正后的压力值。
9、温度校正
当光标指向第五菜单行“温度校正”处时，按下“确定”键，系统进入温度校正界面，见图所示：

温度校正要在水浴里水温稳定到37.8±0.1℃的情况下进行。将标准的玻璃温度计插入温度计插孔，调整屏幕的显示温度与温度计示数一致即可。校正结束，用“确定”键保存温度校正值后返回二级菜单，“取消”则直接返回二级菜单。

六、试验过程描述
按标准GB/T8017的要求，把试验弹清洗干净。将三个空气室放入水浴中，并将快速插头与压力传感器接好，注意PU软管中不要有水进入。当水浴温度稳定到37.8 ±0.1℃之后，将按标准制备好的汽油室拿来，同时从水浴中取出空气室，尽快排出里面的水，将二者装配到一起，整个装配过程不能将空气室与传感器的接头拔掉。将装好的弹斜向倒置，让汽油室里的试样流入空气室中，然后将弹放入水浴里的弹架上即可。如果需要盖上盖，只需将上盖在右侧对齐盖好，左边的缝隙允许三根PU管引上来即可。（销售热线：027-86619996）
在主界面启动测试开始，弹做往复“跷跷板”式运行。由于放入了汽油室，水浴的温度会有些许的下降，这属于正常现象，3～5分钟后温度会回到37.8 ±0.1℃。屏幕显示测试界面见下图所示：

SYD-8017A自动饱和蒸气压测定器

三个弹的压力值分别用两种单位显示，方便用户使用，同时屏幕还显示了水浴温度和测试开始后的时间计时，所有数据每秒刷新一次，系统会自动按照标准要求判断压力是否已达到平衡，并自动结束试验。试验结束后，系统会发出声响提示音，并停止弹的运行，之后屏幕显示见下图所示：

SYD-8017A自动饱和蒸气压测定器

此时，系统锁定当前测试结果，等待用户指令。按 “确定”键打印机会打印出试验报告，内容如下：

normal style="TEXT-INDENT: 24pt; LINE-HEIGHT: 150%; mso-char-indent-count: 2.0"> 实验报告

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">测试时间：**** **:**

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">采样时间：**** **:**

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">采样地点： **

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">试样名称： **

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">操作者号： **

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">测试用时： **M**S

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">测试温度：**.*℃

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">压力1：***.* kPa **.* psi

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">压力2：***.* kPa **.* psi

normal style="MARGIN-LEFT: 1.05pt; TEXT-INDENT: 80.15pt; LINE-HEIGHT: 150%; mso-char-indent-count: 6.68; mso-para-margin-left: .1gd">压力3：***.* kPa **.* psi

重复按“确定”键，可以打印多份试验报告。按“取消”系统返回主界面。

七、注意事项
1、SYD-8017A自动饱和蒸气压测定器使用前要确保三芯电源插座里的地是实地。
2、要经常保持仪器各部分干燥、清洁，以便试验能正常进行。
3、在水浴无水或水面没达水线标志的情况下，严禁启动加热，否则会损坏加热元件及水浴循环系统。
4、当水浴开始加热及试验开始后，最好将水浴上盖盖上，尤其当室内温度较低时，这样可以节能，利于系统保温。
5、试验操作时要小心、仔细，不要将水弄到侧控制箱和后控制箱里，否则会引起仪器故障或可能发生危险。
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

八﹑仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 5.4pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext; mso-table-layout-alt: fixed" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="MARGIN-LEFT: 19.35pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">全自动饱和蒸汽压测定器主机	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">试验氧弹总成	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">温度计（34~value="42" UnitName="℃" w:st="on">42℃，分度value=".1" UnitName="℃" w:st="on">0.1℃）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">饱和蒸气压专用
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 150%">不锈钢水浴上盖	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>个	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 150%">保险丝value="15" UnitName="a" w:st="on">15A（Φ5×20）	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>个	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>2	normal style="LINE-HEIGHT: 150%">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 150%">饱和蒸汽压校正仪	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>台	normal style="LINE-HEIGHT: 150%; TEXT-ALIGN: center" align=center>1	normal style="MARGIN-LEFT: 14.85pt; LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>

2、技术文件
⑴ 使用说明书                                        1份
⑵ 产品合格证                                        1份
⑶ 产品保修卡                                        1份

参考价格：68000元
