SYD-264A全自动酸值测定仪

一、用途及适用范围
SYD-264A全自动酸值测定仪是用于变压器油、汽轮机油酸值的测定。
本仪器符合中华人民共和国标准GB/T 264－83《石油产品酸值测定法》所规定的要求。仪器采用蓝色液晶大屏幕显示，中文菜单，无标识按键。微电脑自动测定，自动打印，试验过程实现微机自动化，操作直观简单。采用磁力搅拌，无噪音，安全可靠，体积小巧。可以满足石油炼油厂，发电厂和科研单位的需要，是油品分析，质量检验必备的仪器之一。

二、主要技术规格及参数
1、电源电压          AC220V±10％、50Hz；
2、最大耗电功率      ﹤100W；
3、酸值测定范围      (0.001～0.999)mgKOH/g ；
4、最小分辨率        0.001mgKOH/g；
5、测量准确度
酸值＜0.1时 ±0.005 mgKOH/g；
酸值≥0.1时示值的5％；
6、重复性            0.004 mgKOH/g；
7、环境温度：        10℃～40℃；
8、相对湿度：        ＜75％。

三、仪器结构

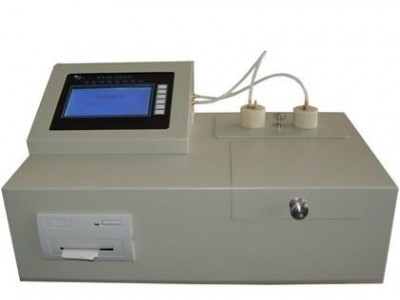

仪器结构见图1所示。

SYD-264A全自动酸值测定仪

⑴ 打印机：打印、输出测试结果。
⑵ 显示屏：显示相关试验参数等。
⑶ 按键：无标识按键，按键功能根据显示屏标识变化而变化。
⑷ 试瓶塞：塞于试剂瓶。
⑸ 试瓶室：放置两只试瓶。
⑹ 试样室：一次可放置7只试样杯。
SYD-264A全自动酸值测定仪由两部分组成，即检测部分和电气控制部分，检测部分有杯台、萃取与中和液喷嘴以及光电检测器件组成，搅拌器采用磁力搅拌方式。控制部分由液晶蓝色大屏幕显示系统及微电脑主机板组成。

四、仪器使用
（一）使用前的准备
1、使用SYD-264A全自动酸值测定仪前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T264《石油产品酸值测定法》，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
3、按GB/T264标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查仪器的外壳，必须处于良好的接地状态；接入加热器的电源线应有良好的接地端。
6、严格按照按GB/T264标准所规定的方法操作。
7、检查仪器外观有无损坏，各插件是否插好，检查无误后方可通电。
（二）使用方法
1、打开电源开关，显示开机界面，见图2。液晶屏显示“欢迎使用微机酸值自动测定仪”。

SYD-264A全自动酸值测定仪

2、本界面操作
历史数据键，按下此键进入查询界面，在界面显示最近6次试验测试的有关信息，可以查阅或打印。
用户需查看历史数据可按历史数据键。
用户如想打印此查询结果，可按打印数据键。
按确定退出键返回开机界面。
开始试验，则按进入键进入参数设定界面，见图3。

SYD-264A全自动酸值测定仪

3、参数设定
进入设置界面后可通过按功能按键，进行试验参数的设置。设置界面的光标项是参数设置的定位指示，光标左右移动到哪位数值时，才可以通过数值增减按键设定该位试验参数。中和液体浓度为定值[0.036],不可修改。按时钟设定键进入时间设定项，时钟设定完毕，按确定退出键，试验进入排气界面，见图4。

SYD-264A全自动酸值测定仪

4、排气操作
在仪器液体输入管路中如果存有气体，将造成输入液体的不准确，影响测试精确度。为此，在第一次使用和每次管路离开液体瓶之后，都要进行管路的排气操作。排气前，在出液口处放置一空杯，然后按萃取排气键进行排气，当出液口流出液体之后，即可按排气停止键，再对中和液管路排气，操作同上。两路排气完毕，按确定退出键，进入试验油杯放置界面，见图5。

SYD-264A全自动酸值测定仪

5、试样油杯放置
将待测试样油倒入经过石油醚清洗干净的油杯中，倒入量以油杯刻度线为准，并放置搅拌子。放置时以出液口为第一杯逆时针放置其它油杯。按确定退出键进入试验界面，见图6。
SYD-264A全自动酸值测定仪

6、试验界面
进入试验界面后，按试验开始键，仪器自动开始对试样一进行淬取液注入，然后进行中和液滴定，试样颜色逐渐发生变化，达到试样酸值检测结束。自动进行第二杯注入，滴定，检测。直到全部试样检测结束。并分别顺序显示检测结果。
7、试验结束打印
全部试验结束后，按打印数据键，即可打印当前试验数据，见图7。按确定“退出键”可结束试验，或继续进行试验。

SYD-264A全自动酸值测定仪

8、管路清洗
全部试验结束应从试验试剂瓶取出导管，并密封好试剂。然后分别把两路导管放入石油醚瓶中，进入排气界面，分别按萃取排气和中和排气对两路导管进行清洗，清洗时应在出液口放置空杯。

五、注意事项
1、在使用仪器之前，应注意安全，仪器外壳与三芯电源插座的接地良好。
2、每次试验测试操作之前，将萃取液试剂和中和液试剂的两路管路接好，进行排空操作之后才可以进行试验测试。否则影响测量的准确度。
3、试验试剂为易挥发化学试剂，每次试验结束后，必须将其从管路取下，盖严瓶口。
4、每次试验结束应将蠕动泵的压片从蠕动泵上打开，防止胶管长期挤压而变形。
5、如果发现蠕动泵中的压管失去弹性老化，应用备件更换。
6、对于粘度特别大，仪器无法测试的油样，要先在油样中加入2mL萃取液试剂再用仪器测试。
警告：仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
六、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 17.3pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-table-layout-alt: fixed; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>项目名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">SYDvalue="264" UnitName="a">-264A全自动酸度测定仪	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">试样油杯	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">搅拌磁棒	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">萃取液	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>瓶	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>250mL
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">中和液	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>瓶	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>250mL
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">电源线（250V、value="6" UnitName="a">6A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">保险管（Φ5×20、10A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">打印纸	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>卷	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">针头（6.5#）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">针头（9#）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>11	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">硅胶管（内孔Φ2×1）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>米	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根据需要由用户自剪
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>12	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">进样盖	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
