SYD-270A润滑脂滴点试验器

一、用途及适用范围
SYD-270A润滑脂滴点试验器是根据中华人民共和国行业标准SH/T0115《润滑脂和固体烃滴点测定法》规定的要求设计制造的。本仪器为空气浴，适用于按SH/T0115标准的规定，测定滴点在100℃以上的润滑脂和固体烃的滴点，即将润滑脂和固体烃装入滴点温度计的脂杯中，在规定的加热条件下，使脂杯中的试样滴出一滴液体或流出油柱25mm时的温度称为滴点。

二、主要技术规格及参数
1、工作电源：        AC220V±10%，50Hz。
2、电炉加热功率：    250W×2。
3、加热控制：        双向可控硅无级调压控制。
4、环境温度：        ≤35℃。
5、相对湿度：        ≤85%。
6、整机功耗：        不大于700W。

三、主要结构及电气原理
(一) 主要结构

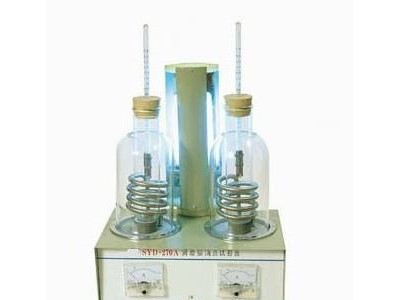

SYD-270A润滑脂滴点试验器由滴点温度计、玻璃试管、电加热器、照明灯、温度控制装置等部分组成。主要结构见图1所示。
1、照明灯：      9W/220V H萤光灯作测定时照明用。
2、滴点温度计： 1#温度计(0∼150)℃，最小分度1℃；
2#温度计(100∼250)℃，最小分度1℃。
3、玻璃试管：    内径Φ42mm；长200mm;壁厚约(1∼1.5)mm,透明度良好无气泡。
4、玻璃罩：      加热保温罩。
5、脂杯：        盛装待测试样。
6、电加热器：    螺旋式电加热器，共两组，每组250W。
7、控制箱(见图2)
⑴ 电源开关：    打开此开关，指示灯亮，仪器接通工作电源。
⑵ 加热调节Ⅰ：用于调节加热电炉Ⅰ的加热功率。
⑶ 电流表Ⅰ：    用于指示加热电炉Ⅰ的工作电流值。
⑷ 加热调节Ⅱ：用于调节加热电炉Ⅱ的加热功率。
⑸ 电流表Ⅱ：    用于指示加热电炉Ⅱ的工作电流值。

SYD-270A润滑脂滴点试验器

⑴滴点温度计 ⑵照明灯 ⑶玻璃试管 ⑷玻璃罩 ⑸脂杯 ⑹电加热器 ⑺控制箱

（二）电气原理
电气原理见图2所示。

SYD-270A润滑脂滴点试验器

电路主要由加热电炉、加热电炉功率控制电路组成。加热电炉的功率均为250 W ，双向可控硅BTⅠ、BTⅡ分别组成两路交流调压电路，用于调节加热电炉的功率，加热电炉的工作电流由串联在加热电炉中的电流表显示。

四、使用方法及注意事项
1、使用SYD-270A润滑脂滴点试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准SH/T0115《润滑脂和固体烃滴点测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态，外接电源必需有良好的接地端。
6、本仪器并列的两套装置，可以同时进行同种试样的平行测定或两种试样的单项测定。
7、在试管底部放入一张圆形白纸，然后将装有试样的滴点计套上软木塞，装入试管中，使温度计和试管的轴心线互相重合，并使脂杯的细口边缘与试管底端的白纸相距25mm。
8、试样置于空气浴后，将仪器背后电源线插好，开启电源，照明灯亮，仪器通电工作。
9、将加热调节Ⅰ和加热调节Ⅱ顺时针旋到底，电流从0.1A增到约1.2A（全功率加热）使浴温匀速上升。当试管中的滴点温度达到预期滴点前10℃时，需将加热调节旋钮逆时针转（即减少加热功率），控制升温速度为1℃/min左右。
10、从脂杯滴出第一滴流体时或从脂杯流出的油柱与试管底部的白纸刚接触时，立即读出温度，作为试样的滴点。
11、试验结束后，应及时关闭电源。仪器较长时间不用时，应置于通风、干燥、无腐蚀性气体的环境中。
警告：仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
五、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: -16.4pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-yfti-tbllook: 480; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: right; mso-line-height-rule: exactly" align=right>序号	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">润滑脂滴点试验器控制箱	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">滴点温度计（1# 0～150℃）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">滴点温度计（2# 100～250℃）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">玻璃试管	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">加热器玻璃罩	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">照明灯	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">脂杯	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">电源线（250V value="6" HasSpace="False" Negative="False" NumberType="1" TCSC="0">6A）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">试管塞（白塞、中眼）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">温度计挡圈（2#）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>11	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly; tab-stops: 27.0pt">保险丝 value="4" HasSpace="False" Negative="False" NumberType="1" TCSC="0">4A（Ф5×20）	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>只	normal style="LINE-HEIGHT: 18pt; TEXT-ALIGN: center; mso-line-height-rule: exactly; tab-stops: 27.0pt" align=center>2	normal style="LINE-HEIGHT: 18pt; mso-line-height-rule: exactly">

2、技术文件
（1）使用说明书                                   1份
（2）合格证                                       1份
（3）产品保修卡                                   1份
六、SYD-270A润滑脂滴点试验器参考价格
    ★2200.00
