SYD-3069萘结晶点试验器

一、用途及适用范围
SYD-3069萘结晶点试验器是按照中华人民共和国标准GB 3069.2-1989《萘结晶点的测定方法》规定的要求设计制造的，适用于分馏高温煤焦油所得的含萘馏分，经洗涤、精馏或压榨制得的精萘、工业萘等结晶点的测定。

二、主要技术规格及技术参数
1、工作电源：    AC220±10%、50Hz。
2、加热装置：    电加热，功率600W。
3、搅拌电机：    功率6W，转速 1200r/min。
4、控温范围：    室温～100℃。
5、控温精度：    ±1℃。
6、环境温度：    室温∼35℃。
7、相对湿度：    ≤85％。

三、主要结构及控制面板
（一）主要结构

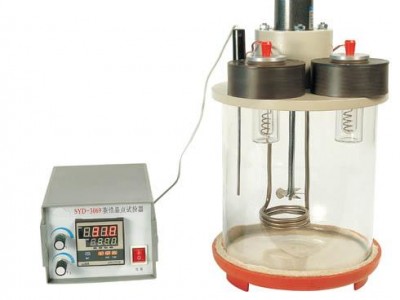

主要结构示意图见图1所示。

SYD-3069萘结晶点试验器

1、精密温度计：玻璃管水银温度计，（70～90）℃，分度值0.1℃。
2、电动机：为缸内浴液的搅拌电机，采用无减速单相异步电动机。搅拌装置为叶轮式搅拌器，使浴缸内的温度均匀。
3、搅拌器：为电磁式搅拌器，搅拌棒上下跳动，用于搅拌试管内的试样。
4、传感器：温控仪控温所用温度传感器。
5、控制箱：本仪器的电气控制箱。
6、玻璃缸：玻璃缸组成仪器的恒温浴缸，采用φ240㎜×255mm的硬质玻璃缸。
7、加热管：600W电加热器。
8、缸盖：浴缸盖，上有两个孔，分别为安放温度计、传感器和电磁式试样搅拌器。
9、萘结晶点测定仪：为双层玻璃测试管。
10、控温仪：智能温度控制仪。
（二）控制面板
控制面板见图2所示（左为前面板，右为后面板）。

SYD-3069萘结晶点试验器

1、搅拌1旋钮：为搅拌器1的控制开关和调节电位器。打开此开关玻璃试管1内的搅拌器工作，调节旋钮可调节搅拌器1上下跳动的频率。
2、搅拌2旋钮：为搅拌器2的控制开关和调节电位器。打开此开关玻璃试管内2的搅拌器工作，调节旋钮可调节搅拌器2上下跳动的频率。
3、控温仪：智能温度控制仪，具有PID自整定和四位双LED窗指示功能，控温迅速、响应快超调小，控温精度为±1℃（详见《控温仪使用说明书》）。
4、电源开关：打开此开关仪器通电，控温仪、浴缸内搅拌器开始工作。
5、电源插座：电源线的进线插座。
6、搅拌1插座：搅拌1的进线插座。
7、搅拌2插座：搅拌2的进线插座。
8、温度传感器插座：温度传感器的插座，本仪器的温度传感器为工业铂电阻，其分度号为Pt100。
9、搅拌、加热器插座：浴缸内搅拌器和加热器的连线插座。

四、仪器的安装
1、SYD-3069萘结晶点试验器应放置在平整且稳固的实验台上。
2、打开包装箱，清点备品备件，注意玻璃器皿、玻璃试管、温度计等要轻取轻放，不要硬扳或硬塞以免损坏。
3、将温度计、传感器插入缸盖相应的孔中。
4、将机箱后面的电源、传感器、搅拌1、搅拌2及搅拌机电源等连接线接好。，

五、使用方法及试验步骤
（一）测试前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB 3069.2《萘结晶点的测定方法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
（二）使用方法
1、检查电源电压、频率是否正常，接地是否可靠。
2、浴缸内加入适量的自来水，液面离浴缸口约10～20㎜。
3、打开仪器的电源开关，开关指示灯亮，此时温控仪的两个显示窗均有数字显示，PV显示此时的浴温，SV显示设定温度。
4、根据试验温度要求设定SV值：用手按一下温控仪面板上“SET”键，SV值开始闪烁，按左右移动键和加减移动键，选择好使用温度，再按“SET”键。SV即显示设定值。
5、若发现温度计所测温度与显示温度有偏差，则需进行温修正，方法如下：
例如：仪表显示值为75.0℃，玻璃温度计检测值为75.5℃时，按住“SET”键5秒钟，PV窗显示５C，使SV值显示+0.5（若玻璃温度计检测值为74.5℃时，则使SV值显示-0.3），修正完毕后，按“SET”键退出。
6、浴缸内温度正确且稳定后即可进行试验，试验方法按照中华人民共和国标准GB 3069.2《萘结晶点的测定方法》的规定进行。
（三）试验步骤
1、将SYD-3069萘结晶点试验器的浴液温度设定并控制在75±1℃。
2、取试样(30～40)g置于熔萘试管中，加入4A分子筛或元水硫酸铜2g盖上盖，将试管置于(85～90)℃的恒温水浴中，待试样熔化后，谨慎混合并在恒温水浴中停留不少于5min。
3、将熔融萘清液迅速倒入预热至90℃的萘结晶点测定仪中，至刻线处，并立即用经预热至80～85℃带有精密温度计的塞子塞紧，然后将该测定仪放入搅拌1座或搅拌2座，使精密温度计位于仪器中心线。水银球底部距萘结晶点测定仪底部20mm处。
4、调节搅拌1或2的搅拌频率，避免激烈振荡，每半分钟看一次温度，温度逐渐降低，当温度开始回升，并拌有结晶出现时，停止搅拌，当达到最高点，并停留1min以上时，该温度即为结晶点。读记此温度，读数估计到0.01℃,同时记录精密温度计水银柱外露部分中段附近的温度。如在测定时未察觉温度上长升或回升到最高温度停留时间少于1min，须重新试验。

试验结果计算
观察读记温度按公式（1）进行补正：
            t=t0+△t1+△t2………………………………（1）
式中： t----萘的结晶点，℃;
            t0----萘结晶点的观察温度，℃;
            △t 1---- 精密温度计的校正值，按检定书进行校正，℃;
            △t2 ---- 精密温度计水银柱外露部分的温度校正值，℃;
           △t2按公式（2）计算：
          △t2=0.00016H(t0-tB)……………………（2）
式中： H ---- 精密温度计在软木塞上外露部分的水银柱高度，以度数表示，℃;
            tB ---- 挂在精密温度计水银柱外露部分中段附近的温度计的温度，℃。

六、注意事项
1、浴缸内未加浴液严禁开机。
2、仪器工作时应放置在平整的工作台上，环境中应尽量减小空气的对流。
3、周围不存在影响仪器正常工作的机械震动、腐蚀性气体、污染、电磁干扰等。
4、供电电源为单相三线制，必须有良好的接地端。
5、SYD-3069萘结晶点试验器不用时应放置在干燥处。
注意：当室温低于0℃时，请将水缸内的水放尽，防止结冰损坏器件！
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！

七、常见故障及排除方法

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 9.6pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-table-layout-alt: fixed; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>常见故障	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>原因	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>排除方法
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">指示灯熄	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">⑴指示灯坏	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">更换指示灯
		normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">⑵保险丝熔断	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">更换保险丝
		normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">⑶停电	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">检查外电源
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">外壳带电	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">仪器接地不良	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">检查接地线
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">加热器不加热	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">⑴温控开关未打开	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">打开温控开关
		normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">⑵加热器坏	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">更换加热器
