SYD-0722B全自动沥青抽提仪

（一）性能特点
SYD-0722B沥青全自动抽提仪采用高速离心分离技术提取沥青混合料中的沥青组分，快速测定沥青混合料的油石比，并可对集料进行初步筛分。
本仪器集沥青抽提和溶剂回收功能为一体。溶剂闭路循环使用，对环境污染小。独有的高速——低速—高速的抽提转速配置，使微细矿粉收集更完全。
本仪器后部底盘上设有筒形加热包，对喷淋液体进行控温加热。使沥青混合料在冲洗抽提过程中保持热状态，提高冲洗效率，使抽提过程更快捷。
本仪器采用微处理器对相关数据进行处理。参数设置、运行状态、数据显示由液晶显示屏中文显示，直观、便捷。
本仪器设有程序运行按键和手动调机按钮。使设备运行维护、维修简便。
本型号（SYD-0722B型）仪器拥有两项专利技术，使混合料冲洗更快捷，并可回收在抽提过程中逸散的溶剂气体，改善操作环境。

（二）主要技术指标和参数
1、试样重量：        1000g～15000g；
2、抽提精度：        ≤0.1%；
3、抽提时间：        (20～40)分钟/次；
4、离心分离转速：    5500r.p.m、11000r.p.m；
5、工作环境温度：    (5～40)℃，相对湿度＜80%；
6、电源电压：        AC380V 整机功率：约6kW；
7、冷却水压力：      ≮2bar、水温：≯12℃；
8、仪器总重：        约300kg；
9、仪器外形尺寸：    1400㎜×800㎜×1600㎜（长×宽×高）。

（三）仪器结构特点
1、仪器结构
SYD-0722B型沥青全自动抽提仪由高速离心分离系统，电磁振动筛分系统、溶剂回收系统、溶剂供给系统、电控电源箱、底盘组成。

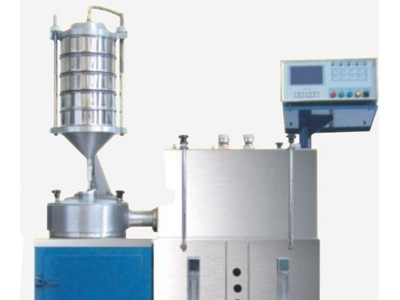

仪器结构见图1所示。

SYD-0722B全自动沥青抽提仪

⑴ 离心分离系统；    ⑵ 收集槽；         ⑶ 收集槽盖；
⑷ 收集槽排液管；    ⑸ 电磁振动器；     ⑹ 移动导液管；
⑺ 锥形筛分座；      ⑻ 套筛；           ⑼ 套筛锁紧螺母；
⑽ 喷淋盖；          ⑾ 溶剂回收室；     ⑿ 再生液注液口；
⒀ 溶剂注液口；      ⒁ 冷凝箱；         ⒂ 电控电源箱；
⒃ 溶剂室；          ⒄ 直读液位计；      ⒅ 液体排放阀；
⒆ 活动底盘。
2、仪器特点
1、离心分离系统离心轴、离心筒、离心轴护套、收集槽、收集槽盖、减振螺
栓、双速电机、高速传动平带组成。
2、电磁振动筛分系统由振动电磁铁、锥形筛分座、锥形筛分座锁紧手柄、套筛、喷淋盖、喷淋盖锁紧螺母、锥形筛分座移动导液管组成。
3、溶剂回收系统由冷凝箱、溶剂回收室、溶剂室组成。冷凝箱中设有水冷却盘管。溶剂箱上部设有混合液收集盘。
4、溶剂回收室上部设有冷却格栅，另有1只液位开关、2只电加热器、1只测温头、直读液位计、混合液排放阀。
5、溶剂供给系统由供液管线、溶剂泵、泵输液管线、筒形加热包（设有喷液加热器，测温头各1支）、抽提管线、清洗管线组成。
6、泵供液管线为溶剂室至泵的供液管线。由手动球阀、金属软管组成。泵输液管线为泵输液口至筒形加热包的管线，由金属软管联接。抽提管线为筒形加热包上的螺纹接头至喷淋盖，由金属软管联接。
7、冷却水循环系统
冷凝室、溶剂室设有水冷盘管，由外部外软管联接。冷却水压力≮2bar2，水温≯12℃。冷凝室上部软管为进水管，溶剂室下部软管为排水管。
