SYD-510F1多功能低温试验器

一、用途及适用范围
格莱莫SYD-510F1多功能低温试验器是按照中华人民共和国标准GB/T510《石油产品凝点测定法》、GB/T3535《石油倾点测定法》、GB/T6986《石油浊点测定法》及中华人民共和国行业标准SH/T0248《馏分燃料冷滤点测定法》等规定的要求设计制造的，适用于按上述标准所规定的方法测定石油产品的凝点、倾点、浊点、冷滤点等指标。

二、仪器使用的工作条件
1、仪器应放置在平整的地面上，环境中应尽可能减小空气对流。
2、SYD-510F1多功能低温试验器使用时涉及到易燃的材料,操作时周围不允许有明火(或产生火星的装置)靠近。
3、仪器不用时应放置在干燥通风处。
4、供电电源为单相三线制，必须有良好的接地端。

三、主要技术规格及参数
1、工作电源：      AC220V±10%；50Hz。
2、冷槽控温：      ⑴ 冷槽Ⅰ： 0℃，±0.5℃，二浴等温；
⑵ 冷槽Ⅱ： 0℃，-17℃，±0.5℃，二浴等温；
⑶ 冷槽Ⅲ： -17℃，-34℃，±0.5℃，二浴等温；
⑷ 冷槽Ⅳ：室温～ -70℃，±0.5℃，二浴等温。
3、制冷系统：      新型致冷压缩机。
4、环境温度：      ≤30℃。
5、相对湿度：      ≤85%。
6、整机功耗：      不大于1700W。

四、主要结构

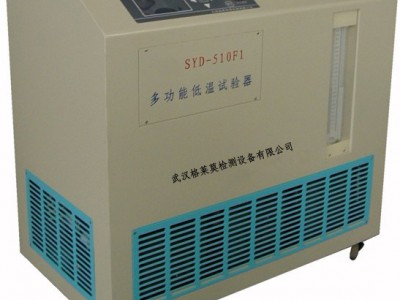

SYD-510F1多功能低温试验器由上层工作台、控制面板、仪器箱体三部分组成（见图1所示）。

SYD-510F1多功能低温试验器

⑴ 控制面板 ⑵ 上层工作台（含冷槽Ⅰ~Ⅲ） ⑶ 冷槽Ⅳ ⑷ U形压差计

（一）控制面板
控制面板示意图见图2所示。

SYD-510F1多功能低温试验器

1、显示器：显示仪器工作过程中各冷槽的温度等信息。
2、移位键：按图示箭头方向进行有关设定、修改等操作时的数据移位操作，操作完毕后按确定键确认。共有“上”、“下”、“左”、“右”和“确定”五个键。
3、操作功能键
⑴ 设定键：按动此键进入相关数据设定状态。
⑵ 抽滤键：按动此键进入燃料冷滤点工作状态。
⑶ 复位键：按动此键复位，程序从初始状态重新启动工作。
4、负压微调旋钮：燃料冷滤点工作状态时调节抽滤器工作负压的大小，右旋为大，左旋为小（注意，不要右旋过头将阀门旋出）。
（二）上层工作台
上层工作台示意图见图3所示。

SYD-510F1多功能低温试验器

normal style="TEXT-INDENT: 18pt; LINE-HEIGHT: 25pt; mso-line-height-rule: exactly; mso-char-indent-count: 1.5">⑴⑵⑷ 冷槽：依次为冷槽Ⅰ、冷槽Ⅱ、冷槽Ⅲ。

normal style="TEXT-INDENT: 18pt; LINE-HEIGHT: 25pt; mso-line-height-rule: exactly; mso-char-indent-count: 1.5">⑶ 抽滤接口1：接仪器所附的抽滤器。

normal style="TEXT-INDENT: 18pt; LINE-HEIGHT: 25pt; mso-line-height-rule: exactly; mso-char-indent-count: 1.5">⑸ 抽滤接口2：通空气。

normal style="TEXT-INDENT: 18pt; LINE-HEIGHT: 25pt; mso-line-height-rule: exactly; mso-char-indent-count: 1.5">⑹ 冷槽Ⅳ：除可以做凝点、浊点的试验外，还可以做倾点的试验。

normal style="TEXT-INDENT: 18pt; LINE-HEIGHT: 25pt; mso-line-height-rule: exactly; mso-char-indent-count: 1.5">⑺ 手柄：冷槽Ⅳ做凝点试验时作45度的翻转。

（三）仪器箱体
内置致冷压缩机系统，为本仪器的制冷工作室，非专业制冷工作者请不要轻易拆卸该工作室。

五、仪器的安装
1、打开包装箱，清点备件。
2、做冷滤点试验时，取出所附的橡胶管，接到抽滤器的接头上。
3、按图4所示依次用橡胶管连接。
4、向U型管内注水，使U型管两边的水位(水面下凹的平面)都在1.0的位置。
注：U型管注水方法
A、拧下U型管盖板下方的两个螺丝，取下盖板。
B、观察U型管后标尺的1.0处，在U型管上做上标记。
C、取下U型管，加水至所做的标记处。
D、按相反的顺序将U型管、盖板装上即可。
注：3、4两条不做冷滤点试验无需操作此步骤。
5、在仪器后盖插上电源线。

SYD-510F1多功能低温试验器

六、使用方法
（一）测试前的准备
1、使用SYD-510F1多功能低温试验器前应仔细阅读本使用说明书，请严格按照规定的要求做好试验准备工作。
2、在做试验前，请仔细阅读与本次试验相关的标准，相关标准有：中华人民共和国标准GB/T510《石油产品凝点测定法》、GB/T3535《石油倾点测定法》、GB/T6986《石油浊点测定法》及中华人民共和国行业标准SH/T0248《馏分燃料冷滤点测定法》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查SYD-510F1多功能低温试验器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
（二）使用方法
1、打开总电源开关，接通工作电源，仪器显示“SYD-510F1多功能低温试验器”。
2、按“确定”键后，进入“控制参数设定”界面，见右下图。

SYD-510F1多功能低温试验器

3、按“左”或“右”键进行光标移动，按“上”或“下”键进行参数修改。
“ON”表示此冷槽工作状态； “OFF”表示关闭此槽工作状态。
温度修正――如显示温度和实际温度有偏差时修改此值。
注：在参数都设定完成后，按“确定”键，才会保存所设定的参数，仪器开始进入控温工作状态。
4、在“控温工作状态”按“设定”键也可进入“控制参数设定”界面进行参数重新设定，设定完成后按“确定”键进入控温工作状态。
5、在控温工作状态时，按“确定”键可进入PID参数修改界面，界面如下：
按“左”或“右”键进行光标移动，按“上”或“下”键进行参数修改。

SYD-510F1多功能低温试验器

特别注意：1、请记录好PID参数表中的各参数值，便于需要时正确地输入。
2、正常情况下请不要轻易修改这里面的参数。
6、需做冷滤点试验时，在控温工作状态下，按“上”键打开抽气泵，调节面板上的负压微调旋钮进行气压的调节；按“下”键关闭抽气泵。调节好气压大小后按“抽滤”键进行抽滤工作。抽滤６０秒后仪器自动报警。若需关闭报警则按“下”键即可。
7、若利用冷槽Ⅳ做凝点试验时，握住转动手柄即可将Ⅳ冷槽顺时针转动45度，仪器自动开始计时，60秒后报警，“下”键关闭报警。按如需复位，只需握住转动手柄逆时针转动45度即可实现复位。
注：在转动45度或复位过程中，必须握住转动手柄以便使冷槽Ⅳ缓慢转动45度或复位到原状态。
8、若用玻璃管温度计检测各冷槽的实际温度与温控仪的显示值不一致时，则需作修正。例如：仪表仪显示值为-30.0℃，玻璃温度计检测值为-29.7℃时，则在“第六、（二）、2”条中的温度修正栏中输入“0.3”（若玻璃管温度计检测值为-30.3℃时，则温度修正栏中输入“-0.3”）即可，修正完毕后，按“确定”键退出。

七、注意事项
1、试验时经常观察U形压差计的液面并及时加水修正。
2、做冷滤点试验时，必须严格按照本使用说明书中“第五、3”条中的要求正确连接，并在整个试验中使回液瓶处于竖直位置以免试样被吸入抽滤口，损坏内部器件。
3、U型管中加注水的方法：

SYD-510F1多功能低温试验器 (图5）

拧下U型管外面有机玻璃板上的两个安装螺丝（见图5⑴），将有机玻璃板卸下。然后轻轻地将U型管上端两端口从连接的橡胶管上取下（见图5⑵所指的位置），加入洁净的清水直到U型管两边的水位(水面下凹的平面)都在1.0的位置。最后，按上述相反的顺序将U型管橡胶管套上、有机玻璃板装好。
注意：卸下和装上U型管时须十分小心，不能过度用力，防止将U型管损坏！
警告：仪器发生故障时应立即切断电源，待仪器冷槽恢复到常温后请专业人员检修并排除故障后方可继续使用，防止发生意外！

八、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 5.4pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext; mso-table-layout-alt: fixed" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>单位	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>数量	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">多功能低温试验器（主机）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>台	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">温度计	normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">（-38～50）℃ 分度value="1" UnitName="℃" w:st="on">1℃	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>GB/T 514 编号:GB-37
		normal style="LINE-HEIGHT: 15pt; mso-line-height-rule: exactly">（-80～60）℃ 分度value="1" UnitName="℃" w:st="on">1℃	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>支	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 16pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>GB/T 514 编号:GB-31
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">倾点试管		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>件	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">倾点试管塞		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">凝点试管		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">凝点试管塞		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">凝点试管定位圈（Ф50×7 О型圈）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">倾点试管定位圈（Ф35×3.1 ○型圈）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>9	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">垫片		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>10	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">固定架		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>11	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">抽滤器总成		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>套	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>12	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">滤网（一个已装于抽滤器总成）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>13	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">吸量管		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>14	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">橡胶管		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>米	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>若干	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>15	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">回液瓶		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>16	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">冷滤点试管塞		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>17	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">电源线（250V value="16" UnitName="a" w:st="on">16A）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>根	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>自制
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>18	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">保险丝 value="15" UnitName="a" w:st="on">15A（Ф6×30）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>19	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">○型圈（Ф10×2.0）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>20	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">○型圈（Ф18×2.0）		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>只	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>21	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">浴盖		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>
normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>22	normal style="LINE-HEIGHT: 24pt; mso-line-height-rule: exactly">支架		normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>个	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 24pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>木制
