SYD-8019实际胶质试验器

一、概述
SYD-8019型实际胶质试验器是专门用于测定航空汽油和车用汽油中实际胶质含量的仪器。适用于按GB/T 8019-2008《燃料胶质含量的测定喷射蒸发法》中规定的方法，对航空汽油和车用汽油进行实际胶质试验。

二、主要技术参数和技术性能
1、工作电源：            AC220V±10%，50Hz，2500W。
2、蒸发浴型式、尺寸：    铝浴块φ260㎜×130mm。
3、试验孔数：            3个。
4、试验孔尺寸：          φ51㎜×70mm。
5、工作温度：            (160~165)℃。
6、温度控制方法：        自动控温。
7、温度显示：            数字显示。
8、流量显示：            由浮球式空气流量计显示。
9、空气减压阀工作压力： 0.035MPa。
10、气源：               外接压缩空气，>(1000±150)mL/秒。
11、外型尺寸：           590㎜×480㎜×340mm。

三、主要结构

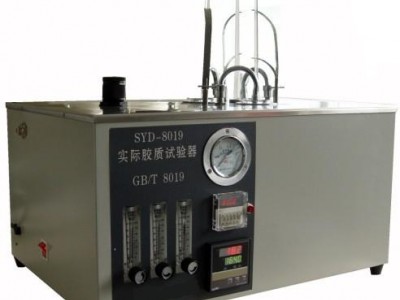

1、仪器结构见图1所示。

SYD-8019实际胶质试验器

⑴ 减压阀：         调整外接气泵对仪器的供气压力。
⑵ 蒸发浴：         三个蒸发浴，内置试样杯和试样。
⑶ 温度计架：       用于安装温度计。
⑷ 喷气嘴：         其喇叭型喷嘴向试样喷气。
⑸ 温度计：         (-5~400)℃，分度值±1℃的玻璃管温度计，共三支，分别检测三个蒸发浴的温度。
⑹ 空气压力表：     显示外接气泵供气压力。
⑺ 电源线和保险丝：左侧为电源线，右侧为保险丝座，内置15A保险丝。
⑻ 电源开关：       本仪器的总电源开关，打开此开关，仪器接通工作电源。
⑼ 仪器进气插口：   气源从此口进入仪器。
⑽ 流量计：         浮球式流量计，分别显示三个喷嘴的喷出空气流量。
⑾ 温控仪：         数字温度控制器，用作设定控制温度、实时显示恒温浴的温度。
⑿ 定时器：         通过数字拨盘设定定时时间。
⒀ 定时启动按钮：   按动此按钮，定时器开始工作。

四、仪器的使用和操作
（一）测试前的准备
1、使用SYD-8019实际胶质试验器前请仔细使用说明书。
2、仔细阅读中华人民共和国标准GB/T8019-2008《燃料胶质含量的测定喷射蒸发法》中关于航空汽油和车用汽油进行实际胶质试验的条款，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。
3、按上述标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
6、本仪器工作电源AC220V±10%，50Hz，2500W，接入仪器的电源线应有良好的接地端。
7、检查空气压缩机工作应正常，然后将空气压缩机的送气管与本仪器的进气转换接头连接。
（二）仪器使用和操作
1、开启减压阀，将减压阀开至中间位置。
2、将三个流量计的调节旋钮打开，并旋到约中间位置。
3、打开空气压缩机，检查和调节输出空气压力，并结合调节仪器减压阀，使空气压力表的指示值保持在约0.035Mpa。
4、慢慢调节三个空气流量计的调节旋钮，使其浮子指示值均在(1000±150)mL/秒左右（3600±540）升/小时），然后关小空气压缩机输出空气压力阀门，使流量计浮子下降到0稍上位置，如低于0位，下次开启空气阀门时浮子会产生上下跳动，不能平稳上升。
5、在蒸发浴试验孔内放入三只尺寸为φ51㎜×70mm、放入试样的试验孔筒，在蒸发浴三个排气口放三只喇叭形喷气嘴。
6、把（-5～+400）℃温度计插入到蒸发浴中间测温孔内。
7、接通电源，设置温度控仪的设定温度至162℃，对蒸发浴加热，自动控制升温至设定温度。同时观察蒸发浴中间温度计，温度是否在160℃～165℃范围内。
8、安装好温度计架，将三支(-5～+400)℃温度计通过温度架插入三个试验用烧杯底(试验用烧杯按GB/T 8019的规定放置)，慢慢旋开空气流量计调节旋钮，使空气流量计的浮子指示值慢慢上升到(1000±150)mL/秒（3600±540）升/小时范围内。当测得三杯底温度在（150～160）℃范围内时，可取走三支温度计这时仪器可以转入空气蒸发法实际胶质测试。如三杯底温度不在（150～160）℃范围内，应适当调高或降低温度控制仪的设定温度，但必须保证蒸发浴的温度在（160～165）℃范围之内。
注意：请严格按照GB/T8019-2008标准所规定的要求进行试验。
