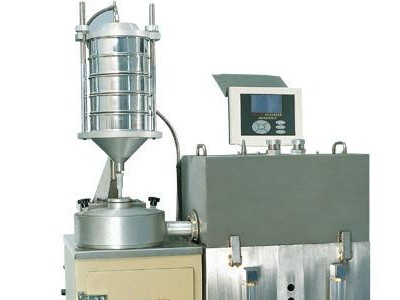

SYD-0722A沥青全自动抽提仪

一、注意事项（必须阅读）
1、SYD-0722A沥青全自动抽提仪就位时，应使设备保持水平位置。
否则易使高速旋转的离心主轴受到损伤，并使溶剂回收室内的液位开关动作受到卡阻，导致加热、测温系统、液位开关损坏。
2、须设置可靠接地线。
3、本机供电电源采用三相四线制（其中一线为零线）。
4、设备使用环境温度不得大于40℃。
5、离心机构运转因故中途停止时，须清理离心桶内残留物，严禁带负荷再次启动离心系统。
6、滤纸光面贴紧离心筒内壁。
7、须当下液位指示灯熄灭，每次运行操作即全部结束，方可关闭电源和冷却水。
8、定期检查离心机构传动带松紧程度。
9、运行时间设定：
高速运行时间（180秒），甩干运行时间（480秒），建议不要调整。若需调整，可延长低速运行时间。
10、三氯乙烯液体回收结束后，须等溶剂室（装有洁净的三氯乙烯液体）内液体温度降至室温时（用手触摸溶剂室箱壁）方可进行第二个试样的抽提工作，否则将使溶剂泵受到损伤。
11、长期不运行时，应打开冷凝箱盖，用三氯乙烯溶剂清洗溶剂回收室（混合液收集室）。
12、若设备长期不使用，位于溶剂回收室的液位开关浮球可能会被凝固沥青粘住，致使混合液液位上升后，浮球不能上浮（液位指示灯不亮），将导致加热回收不能进行。此时应将三氯乙烯液体注入溶剂回收室进行浸泡，溶解凝固沥青使浮球可上下移动。
13、正常溶剂回收过程结束时，溶剂回收室外侧的直读液位计显示的黑色液面高度为-5mm，下液位指示灯应熄灭。若直读液位计黑色液面不可见，下液位指示灯仍发光显示，则表明下液位开关已被卡住，不能正常工作，此时若加热指示亮,表示处于加热工作状态，请立即按[加热/停止]键,关闭加热灯。放掉较浓沥青混合液后，从顶部注液口注入洁净三氯乙烯液体对下液位开关进行浸泡清洗，使其功能恢复正常。
14、溶剂回收室内剩余沥青混合液应6～10次试验后或回收时加热显示90℃时，应进行排放，否则易使下液位开关粘住，使试验不能正常进行。
注意：排放黑色沥青混合液残液时，应在下次试验开始前进行，否则排放后，凝固的沥青会将液位开关粘住，使试验不能正常进行。
15、若本机的液体回收系统专用于混合液中三氯乙烯回收时，注入混合液高度不得高于上液位指示灯位置！！否则将导致混液现象！！（溶剂室内清洁三氯乙烯液体受沥青污染变黑）。
16、收集槽盖圆周设有橡胶密封圈，使用过程中，有可能会产生液体泄露现象，如发生泄漏，可仔细取下密封圈（防止损坏密封圈），用生料带沿密封槽缠绕，再安放密封圈，调整密封圈同收集槽内沿的紧密度，杜绝泄漏。机后设有两组手动球阀组成的手动换向阀组。常用位置为抽提位置（清洗球阀关，抽提球阀开）。
17、保持冷却水压力、流量。若冷却水压力不足，须由水泵加压供水。否则易造成液体回收慢及混液。
18、首次开机前，通过冷凝箱顶部溶剂注液口向溶剂室中加足溶剂（液位计护罩刻线处上下10mm），并旋开机后供液泵顶部的黑色旋盖，注入少量溶剂以排空泵腔内空气，否则会导致供液泵损坏。
19、本机操作控制箱内，设有控制系统用稳压电源。若外部电压过高，稳压电源内部的保护装置将会损坏，以保护控制系统，同时本机将不能运行。
20、设备运转中，若出现异常情况，可按“启动/停止”触摸键，使整机停止运行。
21、当环境温度低于0℃时，应用气体将水冷凝管中的冷却水吹出，以免冷凝管冻裂。
22、应使用质量保证的工业用三氯乙烯液体作为本机溶剂。其沸点：~87.1℃，相对密度：-1.46，不易燃。
23、使用本仪器前请详细阅读《使用说明书》。

二、用途及适用范围
SYD-0722A型全自动沥青抽提仪采用高速离心分离技术提取沥青混合料中的沥青组分，快速测定沥青混合料的油石比，并可对集料进行初步筛分。
本仪器集沥青抽提和溶剂回收功能为一体。溶剂闭路循环使用，对环境污染小，独有的高速——低速——高速的抽提转速配置，使微细矿粉收集更完全。
本仪器设有微处理器对相关数据进行处理。参数设置、运行状态、数据显示由液晶显示屏中文显示，直观、更捷。
本仪器设有程序运行按键和手动调机按钮，使设备运行、维护、维修简便。

三、主要技术指标和参数
1、 样容量：             1000g～1500g；
2、 抽提精度：           ≤0.1%；
3、 抽提时间：           (20～40)分钟/次；
4、 离心分离转速：       两档：5500r.p.m、11000r.p.m；
5、 工作环境温度：       5℃～40℃，相对温度﹤80%；
6、 电源电压：           380V、50Hz ；
7、 整机功率：           约5000W
8、 冷却水压力：         ≮2bar   水温：≯12℃；
9、 设备总重：           约300kg；
10、 设备外形尺寸：      1400 mm (L)×800 mm (W)×1600 mm (H)。

四、仪器结构组成
SYD-0722A型全自动沥青抽提仪由高速离心分离系统、电磁振动筛分系统、溶剂回收系统、溶剂供给系统、电控电源箱、底盘组成。
1、离心分离系统由离心轴、离心筒、离心轴护套、收集槽、收集槽盖、减振螺栓、双速电机、高速传动平带组成。
2、电磁振动筛分系统由振动电磁铁、锥形筛分座、锥形筛分座锁紧手柄、套筛、喷淋盖、喷淋盖锁紧螺母、锥形筛分座移动导液管组成。
3、溶剂回收系统由冷凝箱、溶剂回收室、溶剂室组成。冷凝箱中设有水冷却盘管。溶剂箱上部设有混合液收集盘。溶剂回收室上部设有冷却格栅。回收室中设有清洗喷头、2只液位开关、2只电加热器、2只测温头、直读液位计、混合液排放阀。
4、溶剂供给系统由供液管线、溶剂泵、泵输液管线、手动换向阀、抽提管线、清洗管线组成。泵供液管线为溶剂室至泵的供液管线，由手动球阀、金属软管组成。泵输液管线为泵输液口至手动换向阀的管线，由金属软管联接。抽提管线为手动换向阀出口至喷淋盖，由金属软管联接。清洗管线为手动换向阀出口至溶剂回收室清洗喷头，由金属软管连接。
5、冷却水循环系统：冷凝室、溶剂室设有水冷盘管，由外部软管联接。冷却水压力≮2bar ，水温≯12℃。冷凝室上部软管为进水管，溶剂室下部软管为排水管。

五、SYD-0722A沥青全自动抽提仪参考价格：88000.00(优惠折扣，请来电咨询）
