SYD-0754粘结力试验器

一、用途及适用范围
SYD-0754粘结力试验器是按照中华人民共和国交通部标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中“乳化沥青稀浆混合料固化时间试验”（T0754-2000）规定的要求设计制造的，用于测定乳液与骨料的粘结程度，确定稀浆封层施工后开放交通时间的专用仪器，是乳化沥青稀浆封层混合料配合比试验中的关键设备。SYD-0754粘结力试验器携带方便，既可以做室内试验，也可以在施工现场使用，广泛适用于各施工单位、科研院所分析与确定乳化沥青与骨料粘结程度的试验。

二、仪器使用的工作条件
1、仪器应放置在平整的工作台面上。
2、仪器电源：AC220V±10%；50Hz。
3、仪器电源需按国家标准正确接地。

三、主要技术规格及参数
1、橡胶垫直径：    φ28.6mm；
2、橡胶垫厚度：    6.4mm；
3、橡胶垫硬度：    60；
4、最大压力：      1Mpa；
5、圆形试模：      φ60mmX6mm；φ60mmX10mm；
6、扭力扳手：      (0-5)N•m。

四、主要结构

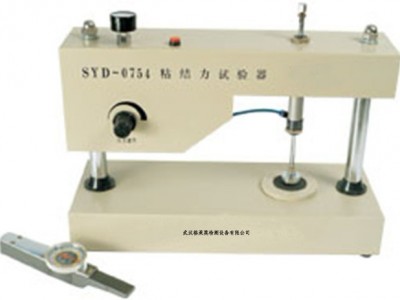

主要结构见图1所示。

SYD-0754粘结力试验器

图中各序号意义如下：
⑴ 进气口；     ⑵ 调压阀；     ⑶ 压力表；     ⑷ 启动开关；
⑸ 扳手套；     ⑹ 活塞杆；     ⑺ 压头；       ⑻ 工作台。

五、使用方法
1、仔细阅读与试验相关的试验方法和规程。
2、准备试验用的试件并放置在仪器的工作台（件8）上。
3、插上电源线。
4、在气缸活塞杆（件6）上端装上扳手套（件5）。
5、将连接管插入进气口（件1）。
6、用打气筒或空气压缩机通过进气口向调压阀（件2）加压。
7、当仪器外位于打气筒或空压机排气口处的压力维持在0.72Mpa左右时，向外拔出调压阀旋钮，并慢慢调整调压阀出口压力使仪器上压力表（件3）压力维持在0.48Mpa（4.9kg/cm2 )。
8、按下旋钮，同时按下启动开关（件4），位于试件上方的压头（件7）会缓缓压下。
9、当压头完全压在试样面上时再次观察仪器上压力表的数值,如小于0.48Mpa，需再次拔出调压阀旋钮并作相应调整，然后保持此压力5s～6s。
10、将扭力扳手扭矩表归零并套住气缸活塞杆上端的扳手套，在0.7 s～1s内平稳水平地扭转90°～120°,记录扭矩表读数和相应的时间，此读数即为试件的粘结力。
11、关闭启动开关，压头会自动升起，此时可擦净压头底平面。每隔15分钟重复步骤5～7一次，直至扭矩不再增大为止。

六、注意事项
1、上述试验方法仅适用于中华人民共和国交通部标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中“乳化沥青稀浆混合料固化时间试验”（T0754-2000）规定的要求。
2、如需按中华人民共和国行业标准CJJ66-95规定的要求试验时，压力表工作压力需维持在0.49Mpa（5.0kg/cm2 )，具体试验方法详见标准CJJ66-95。
3、考虑到做试验的方便性，建议使用空压机做气源，但空压机的排气压力必须小于0.8 Mpa（合适的规格为0.7 Mpa～0.8 Mpa,功率在1.5kw左右）。空压机附φ6mm或φ8mm快插尼龙排气管。
4、空压机气罐排气口处必需按装空气过滤器（滤芯在40μm以上）和压力表（量程大于1 Mpa）。
5、粘结力试验仪的气动回路，采用快装式管子接头，如果试验中发现接头漏气，将管子往接头内插牢即可。
6、试验后要注意对仪器进行清扫和保养，保证机器的干净，没有骨料及沥青。
7、试验中要严格按照操作规程，保证试验的顺利进行。
警告：仪器出现故障时应立即切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！

七、仪器成套及技术文件
1、仪器成套

normalTable style="BORDER-RIGHT: medium none; BORDER-TOP: medium none; MARGIN-LEFT: 31.65pt; BORDER-LEFT: medium none; BORDER-BOTTOM: medium none; BORDER-COLLAPSE: collapse; mso-border-alt: solid windowtext .5pt; mso-padding-alt: 0cm 5.4pt 0cm 5.4pt; mso-border-insideh: .5pt solid windowtext; mso-border-insidev: .5pt solid windowtext; mso-table-layout-alt: fixed" cellSpacing=0 cellPadding=0 border=1>

normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>序号	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>名称	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>每套数量	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">备件数量	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>备注
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">SYD-0754粘结力试验器	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">圆环试模	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>各3件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">厚度value="6" UnitName="mm" w:st="on">6mm、value="10" UnitName="mm" w:st="on">10mm
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>3	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">扭力扳手	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">0-5N·m
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>4	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">扳手套	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>5	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">连接管	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>6	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">异径接头	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>7	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">电源线（250V value="6" UnitName="a" w:st="on">6A）	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>1件	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">
normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>8	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">保险丝 value="3" UnitName="a" w:st="on">3A（Ф5㎜×20㎜）	normal style="LINE-HEIGHT: 20pt; TEXT-ALIGN: center; mso-line-height-rule: exactly" align=center>2只	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">	normal style="LINE-HEIGHT: 20pt; mso-line-height-rule: exactly">

2、技术文件
⑴ 使用说明书                                                1份
⑵ 合格证书                                                  1份
⑶ 产品保修卡                                                1份

参考价格：10500元
