JJC-1D灌注桩孔径检测系统

一、用    途

    灌注桩是地下隐蔽工程，灌注桩的质量包括成孔质量和桩身质量两个方面。成孔质量已越来越被建设部门所重视，上海、天津、陕西、河南等省、市已制定了相应的灌注桩成孔质量检测规程，JJC-1D灌注桩孔径检测系统已被列为灌注桩成孔质量检测的比备仪器之一。
JJC-1D型灌注桩孔径检测系统是为钻孔灌注桩的成孔质量检测而开发的专用设备。它由笔记本电脑（打印机）、JJC-1D微机检测仪、JJY-2（或JJY-5）型井径仪、JC-2型电动绞车和各种必需的配套装备组合而成。本系统在设计中考虑到施工现场的工作环境较差，其最大特点是注重装备的轻便和实用，既保证检测必要的精度，又具有良好的配套性和可操作性。
JJC-1D灌注桩孔径检测系统是在JJC-1A灌注桩孔径检测系统基础上重新开发的。主机采用笔记本电脑进行上位机检测，通过与下位机进行串行通讯，实现灌注桩成孔检测的数字化，具有操作简便，界面美观，资料存储和处理方便、快捷，配备便携式打印机可现场打印资料。是已被广泛使用的JJC-1A灌注桩孔径检测系统的更新换代产品，可大大提高工程检测工作中的效率和质量。

二、仪器主要特点

⒈由于是直接接触式测量，就象拿两把尺子测量孔径，故对孔中的泥浆要求不高。在多种孔壁形状下曲线不会有缺失，解释清晰，可指导钻孔技术和灌注量的确定。本仪器还可用于扩底桩和支盘桩的检测。
⒉本系统配套齐全，井深度、孔径、垂直度和沉渣厚度都能检测。
⒊采用笔记本电脑进行通讯、检测、管理，使资料存储、编辑功能强大，同时备有标准格式管理资料、为提交报告提供方便。
⒋整个系统总价较底，仅为进口超声波仪器的1/6。

三、主 要 技 术 指 标

⒈孔径测量范围：  Ф500mm～Ф1200mm （JJY-2型），测量腿安装200mm的扩展腿，测量范围可扩展至1600mm.
                    Ф600mm～Ф1800mm （JJY-5型），测量腿安装770mm的扩展腿，测量范围可扩展至3000mm。
⒉孔径测量误差：  ±15mm（JJY-2型）
                    ±25mm（JJY-5型）
⒊电缆长度：      100m
⒋备有速报和检测报告的标准格式供选用
⒌笔记本电脑容量大，可满足存储资料的各种要求
⒍井径仪耐压：    ≥3Mpa
⒎工作电压：      220V    50HZ    50W

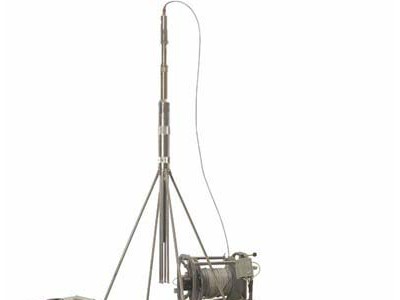

四、仪器结构

本系统主件包括：

㈠、笔记本电脑（上位机检测软件、便携式打印机） 1（自备）
㈡、JJC-1D 微机检测仪 （下位机）               2
㈢、JJY-2 （或JJY-5）型井径仪                3
㈣、JC-2 型电动绞车和井口滑轮                 4、5
㈤、JNC-1 沉渣测定仪井下仪器                   6
㈥、JJM-1 高精度测斜仪井下仪器                 7

五、JJC-1D灌注桩孔径检测系统价格（仅供参考，具体优惠折扣请电议）
