SYD-F03-60自动混合料拌和机

一、概述
SYD-F03-60自动混合料拌和机是根据中华人民共和国交通行业标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中对沥青混合料拌合的要求设计制造的，适用于沥青混合料试件制作前的拌合。
本仪器具有以下特点：
1、本仪器采用了先进的微机控制技术，在室温～200°内任意设定拌和机温度，并自动进行PID调节控制，可自动控制拌和时间，实现了操作自动化。
2、本仪器最大拌合容量为60升，可用于公路、桥梁、机场等施工现场热熔修补，也可以用于实验室的样品试验。
3、本仪器具有相序保护功能，可避免因相序错误造成的机械损坏。
4、本仪器为落地式结构，设计新颖，结构合理，使用方便。
5、本仪器配置有料样加热器、登高台、运料车等，配置齐全，方便用户在施工现场的热熔修补。

二、主要技术指标与参数
1、拌和量         60升；
2、控温范围       室温～200℃；
3、控温精度       ±5℃；
4、控时范围       0～999秒；
5、控时精度       ±0.1秒；
6、拌和桨转速     公转42圈/分，自转67圈/分；
7、拌和电机       380伏，2200瓦，1400转/分，50赫兹；
8、升降电机       380伏，750瓦，1400转/分，50赫兹；
9、外形尺寸       长1150㎜×宽650㎜×高2100㎜；
10、整机重量      1100千克；
11、工作电源      380±10%伏，30安培，50赫兹（三相四线制带零线）；
12、环境温度      -5℃～+50℃；
13、环境湿度      ≤80%（相对湿度）。
三、仪器结构

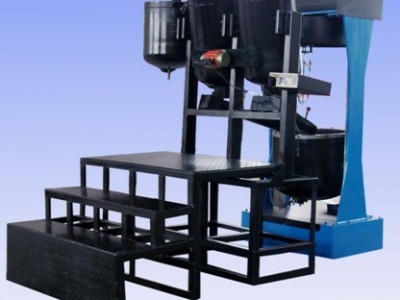

本仪器由主机、加热器、登高台、运料车等组成。各主要装置的规格如下：
主机：       长1150㎜（正面）×宽650㎜（侧面）×2100㎜（高）；
料样加热器：长1820㎜（正面）×宽600㎜（侧面）×2000㎜（高）；
登高台：     长1320㎜（侧面）×宽1250㎜（正面）×780㎜（高）；
运料车：     长1980㎜（含小车柄）×宽950㎜（两轮外侧）×800㎜（高）。
（一）主机
1、主机结构
本仪器的主机为拌和机，由四部分组成：拌和部分；拌和锅部分；升降部分和电气控制部分，见图1所示。

SYD-F03-60自动混合料拌和机

1、底座 2、翻锅手柄 3、控制箱 4、电源开关 5、电源线 6、添料口 7、搅拌桨 8、拌和锅

四、仪器安装
1、拆箱后按照说明书“七、仪器成套及技术文件”中的项目进行核对，如有误请于一周内与本公司联系。
2、将主机及各辅助设备放置在平整的水平地面上，主机下垫5毫米厚的橡胶板，周围留0.6米空间，见图9所示。
3、按照本说明书提供的工作电源要求，由专业电工配置主机、料样加热器、运料车等相应的供电电源。
4、做好主机及各辅助设备的可靠的接地保护（≤4欧姆）地。
5、试机运转
⑴ 主机试运转
接通工作电源，打开拌和机电源总开关，选择开关位于“点动”状态，按“搅拌”按键如机器不动作说明供电电源的相序不正确，请专业电工调整相序、再选择“点动”状态，按“搅拌”按键，机器正常运转后方可使用。
注意：主机的工作电源是380±10%伏，30安培，50赫兹（三相四线制带零线），外壳须可靠接地。
⑵ 料样加热器试运转
将料样加热器按照图7安装好。接通工作电源，打开双路温度控制器约2～3分钟，检查1#加热箱、2#加热箱应能正常加热。
将沥青加热箱的连接线接到主机的插口，开启主机的“辅加热”控制器约2～3分钟，检查沥青加热箱应能正常加热。
经上述检查功能正常后，仪器方能使用。
特别提醒：1#加热箱、2#加热箱、沥青加热箱开机试验时间不能过长（约2～3分钟），防止损坏器件和部件。
注意：料样加热器的工作电源是AC220V±10%、50Hz，外壳须可靠接地。
⑶ 运料车试运转
接通运料车的工作电源约2～3分钟，检查其底板应能正常加热，温度显示正常。经上述检查功能正常后，仪器方能使用。需要指出的是运料车的温度显示器没有控温功能，只是显示料样的温度，使用时需特别注意！
注意：运料车的工作电源是AC220V±10%、50Hz，外壳须可靠接地。
