SYD-0613沥青脆点试验器

一、仪器用途及原理
SYD-0613沥青脆点试验器 (弗拉斯法)是根据中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0613《沥青脆点试验(弗拉斯法)》规定的要求设计制造的，适用于按JTJ052—T0613标准所规定的要求，测定沥青材料的弗拉斯脆点。
沥青材料随着温度的降低，由“粘—塑性”状态逐渐转变为“弹—脆性”状态。因而表现为塑性减小，脆性增加。本仪器即是在低温条件下测定沥青的脆点。
本试验仪器是在一特制的金属片上涂一层沥青薄膜，在装有冷却装置的保温筒内，通过手柄使金属片弯曲，随着温度的降低沥青薄膜温度亦逐渐降低，当降至某一温度时，沥青薄膜在规定弯曲条件下产生断裂时的温度（用酒精温度计显示）即为沥青的脆点。

二、仪器的结构

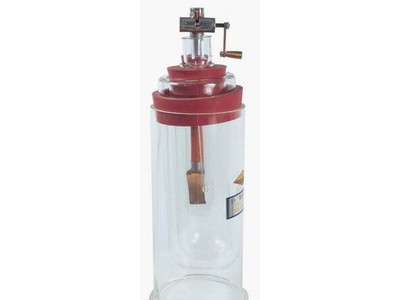

结构示意图如下。

仪器由外筒、保温筒、温度计、下夹板、上夹头、固定杆、基台、导轨、划块、手柄、薄钢片（试膜基片）等零件组成。
保温筒为双层玻璃筒，用以盛放固态二氧化碳（干冰）和乙醇回混和物、是仪器的冷却装置。
下夹板、上夹头用的固定金属片。
固定杆、可动杆用夹布胶木制作，克服了原金属管的一些弊病，如润滑、腐蚀、温度等因素所引起的仪器性能改变。
基台、导轨、划块、手柄等零件用来改变固定杆和可动杆的轴向相对位置、使金属片弯曲。

三、试验方法
（一）测试前的准备
1、使用SYD-0613型沥青脆点试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准JTJ052《公路及沥青混合料试验规程》中的T0613《沥青脆点试验(弗拉斯法)》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
（二）试验方法
1、将仪器擦净，使之透明无暇，以便观察试验中的试样变化。
2、将沥青试样加热熔化，脱水，待冷却后称取重量相当于0.4Cm3沥青试样，将其置于烘箱内加热，使沥青熔融涂敷于金属片上（注意要均匀）其厚度为0.6毫米。之后让涂有沥青的钢片在室温下冷却1小时。
3、取下大橡皮塞，在保温筒内放入适量固态二氧化碳和乙醇混合物（ 或丙酮），按原样安装好。
4、取下小橡皮塞（固定在塞的整体装置）将涂有沥青的铜片小心的夹在仪器的上下夹头之间。
5、装上小橡皮塞及其它附件，按原样装配好，将温度表自可动杆的顶部圆孔中插入。
6、当温度降到预计的脆点温度前10℃左右时，即开始摆动仪器的手柄，摆动手柄的速度控制在每二秒钟五转，此时滑块即从第一台阶升至第二台阶，其高差为3.5毫米，钢片亦随之弯曲呈弓形，然后按此速度反摆手柄退回原位置（第一台阶）钢片伸直。
温度每降低1℃，按以上步骤重复一次。
7、当试件出现裂纹时的温度即为该沥青试样的脆点。
8、记录试验结果。
四、注意事项
1、以三次平行试验的算术平均值为脆点，各次测定脆点差值不超过3℃。
2、不锈钢片不用时必须展平，置于干燥的仪器箱内。
3、本仪器以玻璃器具为试验设备，使用时需轻拿轻放，防止损坏。
五、SYD-0613沥青脆点试验器参考价格
    ★2600.00
