SYD-0613A自动沥青脆点试验器

一、用途及适用范围
SYD-0613A自动沥青脆点试验器是根据中华人民共和国标准GB/T4510《石油沥青脆点测定法》、中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0613《沥青脆点试验(弗拉斯法)》规定的要求设计制造的，适用于按GB/T4510和JTJ052—T0613标准所规定的要求，测定沥青材料的弗拉斯脆点。

二、主要技术规格与参数
1、工作电源：          AC220V±10%，50Hz。
2、冷却方式：          冷却水循环水冷。
3、降温速率：          1℃±0.5℃/min。
4、测温范围：          -27℃~25℃。
5、测温误差：          ±0.5℃。
6、试样钢片规格：      41㎜×20㎜×0.15㎜。
7、试样数量：          同时测试3个。
8、环境温度：          室温～+30℃。
9、相对湿度：          ≤85%。
10、整机功耗：         不大于450W。

三、主要结构和特点

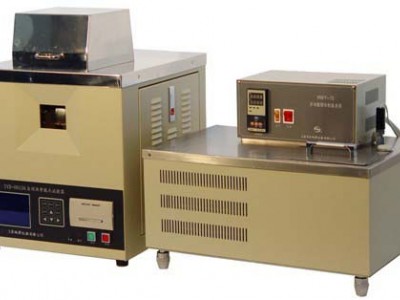

本仪器由低温水浴、脆点试验器两部分组成，（见图1所示）。低温水浴提供低温冷却水，用于脆点试验器内半导体致冷器的水循环。

SYD-0613A自动沥青脆点试验器

四、仪器使用及注意事项
（一）测试前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T4510《石油沥青脆点测定法》或中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0613《沥青脆点试验(弗拉斯法)》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态；外接电源线必须有良好的接地端。
6、用棉纸做50mm×50mm的纸袋，内放入大约10克左右干燥的无水氯化钙，封口后放入冷冻室内，其紧靠后壁，注意不要碰到弯曲机构，并注意每次试验后必须更换干燥剂。
（二）使用方法
1、仪器在开箱、搬运或者维修时，应基本保持垂直，不可有较大的倾斜，最大倾斜角不大于30度。
2、水浴放置时，距墙面距离应大于20cm。
3、按照见图4、图5所示的相关接口，将低温水浴的“出水口”与脆点试验器的“冷却水接头”的一端用橡胶管连接起来。打开水浴的箱盖，向水浴槽内加水，水位离箱体上沿约40mm。打开水浴的电源开关，可以看见脆点试验器的“冷却水接头”的另一端中有水流出。
关闭水浴的电源开关，用另外一根橡皮管把低温水浴的“进水口”与脆点试验器“冷却水接头”的另一端连接起来。
打开水浴的电源开关，检查低温水浴与脆点试验器形成闭路水循环，此时加水工作即告完成。
五、注意事项
1、如果实验室内气温与湿度较高，仪器在运行过程中，观察窗的表面会产生露滴，请用干布擦干净，以免影响观察效果。
2、实验结束后，打开保温罩，如果弯曲机构的底板上有结露现象，请用干布擦净，同时把保温罩打开，清除湿气。
3、实验结束后，请不要马上关闭低温水浴和脆点试验器的电源开关，先关上低温水浴及脆点试验器的制冷开关，让循环系统继续运行片刻，直至脆点试验器显示温度在0℃以上后再关闭电源开关。
注意：
1、脆点试验器显示温度未在0℃以上就关闭电源开关，可能引起脆点试验器的半导体致冷器损坏，使仪器不能工作，敬请用户特别注意！
2、当室温低于0℃时，请将循环水浴水槽内的水、循环泵及管路内的水放尽，防止结冰损坏器件！
警告：如仪器电气出现故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外。
