SYD-0703车辙试样成型机

一、用途及适用范围
    SYD-0703型液压式车辙试样成型机是根据中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0703《沥青混合料试件制作方法（轮碾法）》规定的要求设计制造的，主要用于车辙试验时对沥青混合料试验做碾压成型，也适用于沥青混合料其它物理、力学性能试验的碾轮法试样制作。
本仪器集机械、电气、液压为一体，和同类产品相比，具有体积小、自动化程度高、功能强、操作方便等特点，是沥青混合料碾压成型的理想仪器。

二、主要技术指标和参数
1、试模规格：        300mm×300mm×（30㎜～100mm）；
2、试模车行程：      300mm；
3、试模车运动速度：  6次往返/分钟；
4、试模高度变化值：  30㎜～100mm；
5、碾轮压力：        0kN～20kN内，可任意调整；
6、碾轮规格：        半径为500mm，宽度为300mm；
7、碾轮预热：        20℃～200℃，可任意设定（通常设定为100℃）；
8、碾压轮线压力：    300N/cm；
（碾压轮宽为30cm，故正压力应为9kN ）；
9、整机外型尺寸：    1750㎜×1216㎜×640mm；
10、整机重量：       500kg。
11、工作电源：       AC380V±10%，50Hz；
12、整机功耗：       3000W。

三、仪器特点、主要结构和工作原理
（一）仪器特点
1、碾轮压力在0kN～20kN范围内，可任意调整，精度小于0.1kN。
2、试模高度可在30㎜～100mm的范围内选择。
3、安装试模的夹紧机构先进，使用方便，安全可靠。
4、试模安装在小车上后，能自动对中。
5、点动小车，可以让小车停到任意位置。
6、小车的碾压次数可任意设定，并可随时记录碾压次数，当实际碾压次数达到设定值后，碾压自动停止。
7、碾压温度根据试验要求可任意设定，当实际温度达到设定温度后，自动停止加温，温度数值有准确显示。
（二）主要结构

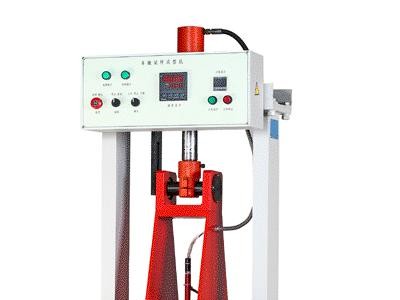

1、SYD-0703车辙试样成型机主要构造见图1所示。

⑴液压控制箱 ⑵机架 ⑶碾轮组件 ⑷电气控制箱 ⑸油缸组件 ⑹温度传感器 ⑺试模 ⑻试模小车 ⑼导轨

（三）工作原理
将试模放在小车上，小车通过传动机构做往复运动，小车的往复运动距离为300mm，小车的运动速度为6次往返/分。联动机构主要由三相电机、蜗轮减速机、转臂、连杆组成。
碾压轮是半径为500mm，宽度为300mm的扇形轮，它铰接在油缸组件的连杆上，油缸连杆的运动带动碾压轮的上下运动，碾压轮的内部装有加热片，在进行碾村试验前必须将碾压轮加热到试验所需要的温度。碾压试验开始时，碾压轮压在试模的混合料上，其压力大小取决于液压站的设定值；按照标准试验要求，碾轮的正压力为9kN（通常在0～20kN内可调）。碾压次数可以按照试验要求在计数器上任意设定，计数器可随时显示碾压次数，当实际碾压次数达到设定值后，碾压试验自动停止，碾压轮自动升起，试验人员即可方便地从小车上取下试模。
液压站主要控制油缸内的压力，油缸的内径为Φ80mm。本机在出厂前压力已设定为试验所要求的压力。用户不要随意调整。如发现压力出现偏差，请参照图3液压控制箱示意图进行压力调整：松开锁紧螺母，旋转调节旋钮即可调节压力。

四、使用方法
（一）测试前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0703《沥青混合料试件制作方法（轮碾法）》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
（二）使用方法
1、接通电源，检查各开关及仪表是否完好。
2、设定所需温度（通常可定为100℃），按加热启动按钮（加热指示灯亮），预热碾轮。
3、在计数显示表上设定碾轮碾压次数12（为往返次数）。
4、备料：根据“公路工程沥青及沥青混合料试验规程”进行备料，计算配比、加温，用拌和机拌和，装入试模并养生。试模和沥青混合料同时养生到110℃，然后从烘箱中取出，稍加整形和拍压后便可用本机碾压成型。成型后的沥青混合料连同试模一起放入烘箱内，以60℃恒温养生，准备做车辙试验。
5、操作程序
本仪器控制箱的操作面板如图2所示，根据操作面板制定如下操作规程：
⑴ 安装时，应将将仪器调至水平位置，并尽量靠近电源插座。
⑵ 按通电源后，按电源“启动”按钮，此时电源的指示灯亮；温控仪上行的红色数字将显示当前温度，下行的绿色数字将显示设置温度，计数表显示所设定次数。
⑶ “油泵工作开关”选择启动档，油泵指示灯亮，液压系统开始工作；“碾瓦工作状态选择开关”选择上升或下降档，则碾轮可自动上升或下降。
⑷ “碾瓦工作状态选择开关”选择上升档，碾轮上升，然后按“小车运行开关”、“小车停止开关”作小车点动操作，让小车运行至最前面，将装好料的试模放到小车上，且锁紧。
⑸ 将小车运行至中间，并根据需要设置所需的碾压次数。
⑹ “碾瓦工作状态选择开关”选择下降档，当碾轮接触试料后按“小车运行开关”按钮，小车自动进行往复碾压，到所设置碾压次数后，小车会自动停止。
⑺ “碾瓦工作状态选择开关”选择上升档，升到一定高度时，“碾瓦工作状态选择开关”选择停止档，碾轮停止移动。
⑻ 按“小车运行开关”、“小车停止开关”作小车点动操作，将小车点动到前面，取下试模。
⑼ 关闭“总电源开关”，仪器断电，一次试模成型试验制作完毕。

五、注意事项
1、液压站加46#抗磨液压油，到油标位置。
2、减速器加40#机油润滑，到油标位置。
3、每次试验后应及时清理承载车和机器上散落的混和料渣屑。
4、各轴承和活动部位应经常加注润滑油脂。
5、每次工作前检查小车轨道上是否有异物，应保持清洁。
6、小车运行时，手不要伸进小车，不要用手摸碾轮，小心刮碰、烫伤，造成人员伤害。
警告：仪器工作时，手不能伸进运动部件，防止发生伤害事故！
7、排除机械故障时，一定要断电。
8、电源插座应有接地端，以保证本仪器的外壳安全接地，确保操作安全。
9、380V电源接线时，应注意三相电源线的接线位置；若扭动控制板上碾轮旋钮到“降”的位置，碾轮下行，表示接线方向正确；否则，应立即改变电源线的接线位置，以免损坏仪器。

六、SYD-0703车辙试样成型机参考价格
    ★68500.00
