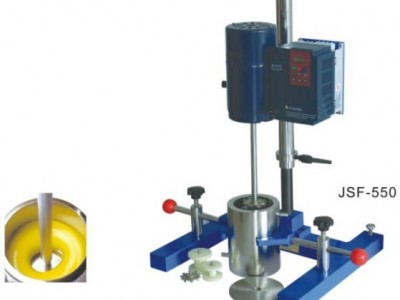

JSF-550搅拌砂磨分散多用机(变频调速)防爆电机

一.概述：

JSF-550型试验多用分散机是我厂采用国内外最新技术设计开发的新型环保型实验室产品，该产品集中了搅拌、砂磨、分散多种用途的功能于一体，是实验室人员最理想的实验设备。

本设备采用永磁直流无刷电动机，它具有体积小，噪音低、无换向干扰、无碳刷机械磨损等优点，数字直接显示转轴转速，并配有分散叶轮与砂磨叶盘。能适应实验室不同的试验需要，并可根据显示的转轴速度直接计算搅拌、分散、砂磨叶片的线速度与物料粘度及化学反应速率之间的关系，为大规模投产提供正确的数据。

二.主要技术参数：

1.电动机功率：550W

2.调整范围：无级恒力调速　　100-5000r/min

3.搅拌分散叶轮直径：￠60mm；￠50mm

4.砂磨盘直径：￠60mm；￠45mm

5.升降行程：250mm

6.外形尺寸：400×450×750mm

7.电机类型：防爆电机

三.结构：

1.本机采用双轴恒力升降系统，升降方便。

2.采用新型永磁直流无刷的电动机，通过智能型专用的无刷电机控制器，对电机实行无级调速。应用数字PID技术，控制精度高，4位数码管直接显示主轴转速。

3.分散叶轮和砂磨叶盘与转轴用螺丝直接连接。

4.由左右夹持器对料筒固定，筒体采用夹套式结构，可通过冷却水，用不锈钢材料加工而成。

四.安装

1.将两夹持器分别装在固定架上，夹持杆平面向上。

2.将不锈钢料筒固定在夹持器中，筒盖孔与电机轴相吻合。

五.使用与维护：

1.使用时将选用的砂磨叶盘或分散叶轮与转轴固定。

2.旋电机锁紧螺栓，调整转轴与容器的高低位置，夹紧电机座及容器，放入物料并盖上容器盖。

3.接通电源，打开电源开关，等待控制器初始化结束，四位数码管显示0000，然后调节速度至需要的转速。

4.如果初始化结束数码管显示----，表示调速电位器不在0位，这时只要把调速旋钮逆时针旋到底后，4位数码管显示0000，然后可调节速度旋钮至需要的转速。

5.转速大于4000r/min时不宜开空车。

装　箱　单

1.　　　　整机　　　　　　　　　　　1台

2.　　　　料筒　　　　　　　　　　　1只

3.　　　　料筒盖　　　　　　　　　　1副

4.　　　　砂磨盘　　　　　　　　　　2只

5.　　　　分散搅拌叶轮　　　　　　　2只

6，      　夹持器　　　　　　　　　　1副

7，  　　　说明书　　　　　　　　　　1本

保用须知：

本公司生产的JSF-550多用机质量可靠，信誉第一，用户至上，从购机之日起一年内，除磨损件（电刷、砂磨盘、分散搅拌叶）或者人为损坏外，一律实行保修。用户需要保修时，请出示购机发票。本公司将提供优质服务。
