矿用全自动无压风门气动全自动平衡透视风门

矿用全自动无压风门介绍

矿用全自动平衡透视风门分电液全自动平衡透视风门和气动全自动平衡透视风门两种。
电液全自动平衡透视风门由风门机械结构、电液风门动力系统、ZMK127型风门电控装置组成。
气动全自动平衡透视风门由风门机械结构、气动风门动力系统、ZMK127型风门电控装置组成。
风门机械机构包含两道单式风门主体，每道单式风门主体由两扇门和一套门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，对于门框的冲击力小，可靠耐用，配有透视窗，可方便的对风门两侧的情况进行观察。
单式风门主体

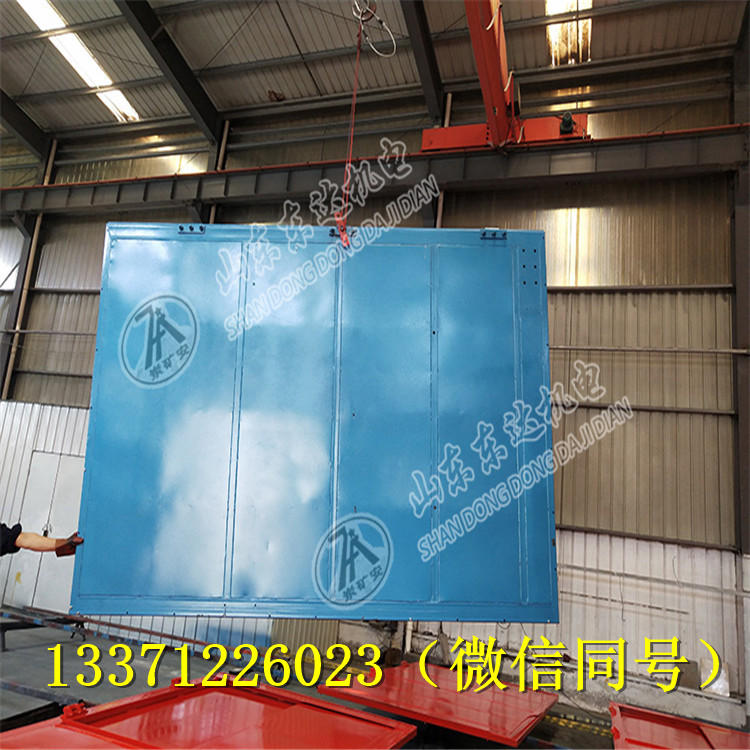

风门门体的门扇及门框一般采用钢板焊接结构，外部采用喷塑处理，外观整机美观，可防井下腐蚀，经久耐用。我公司另有复合高分子材料门板，具有强度高、抗静电、阻燃、耐腐蚀等特性，供用户选择使用。
产品功能说明
全自动平衡透视风门的基本功能如下所示：
1.全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方便实用。
2. 两道风门之间实现了电气和机械双重闭锁，完全避免了两道门都打开的情况，安全可靠。
3 具备手动控制功能，可利用遥控器或手动按钮来人为的控制风门的打开和关闭。
4. 每道风门均采用了反风设计，保证了在矿井停电情况下可依靠人力开闭风门。
5.具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。
6. 具备LED显示报警和语音报警两种报警方式，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。
功能介绍
1. 一套全自动风门由两道单式风门主体、一套机械闭锁装置、一套电控系统、两套动力传动装置、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制按钮组成。
2. 每道单式风门主体由两扇门和一套门框组成，为双扇对开结构，该结构开启时，较好的达到了平衡内外风压的目的，对于门框的冲击力小，可靠耐用，配有透视窗，以方便对风门两侧的情况进行观察。
自动状态
两道风门两端的巷道壁上分别安装红外线传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方进入时，传感器自动检测并为控制设备提供信号，当A门有人经过时，传感器发出信号，A门动力源通电，打开A风门，风门上装有传感器，检测风门的闭、合状态（此信号可传达地面调度室，以方便地检测风门关闭情况）。在A门打开时，声光报警装置得到触发信号，发出提示警示语“风门打开，请注意安全”并传承着红灯闪烁，B门声光报警装置同时提示“前方风门打开，请您稍后”伴有红灯亮。B门设有闭锁，以防止两扇门都打开影响煤矿安全，经过适当的延时（可以根据需要设定），A门自动关闭，等到传感器检测关闭到位后，警示语音及红灯关闭，绿灯常亮。
手动状态
手动操作情况下，矿车需要通过风门时，手动按下A门的“打开”控制按钮，A门打开，同时B门关闭，两扇门打开和关闭的同时，同样伴有语音提示信号。同样，按下A门的“关闭”控制按钮，A门关闭，同时B门打开。
报警状态
在控制系统发出控制风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施。
